Ethernet netwerkmodule W5100 met TCP/IP/SPI interface-Snelle verzending

Description

Beschrijving:

De W5100 is een veelzijdige single-chip netwerkinterfacemodule met een geïntegreerde 10/100Mbps Ethernet-controller. Deze module is voornamelijk ontworpen voor embedded systemen die hoge integratie, stabiliteit, prestaties en lage kosten vereisen. De W5100 maakt internetverbinding mogelijk zonder een besturingssysteem en is compatibel met IEEE802.3 10BASE-T en 802.3u 100BASE-TX. De module integreert een volledige hardware TCP/IP-protocolstack, inclusief MAC en PHY, en ondersteunt TCP, UDP, IPv4, ICMP, ARP, IGMP en PPPoE. Daarnaast beschikt de W5100 over 16 KB intern geheugen voor gegevensoverdracht, waardoor Ethernet-besturing eenvoudig te programmeren is.

Voorzieningen:

• Meerdere interface-opties voor MCU: directe parallelle businterface, indirecte parallelle businterface en SPI-businterface.
• Ondersteuning voor hardware TCP/IP-protocol: TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet.
• Optionele netwerktransformatoren: YL18-2050S, YT37-1107S, YL2J011D, YL2J201A.
• Ondersteuning voor ADSL-verbindingen met PPPOE-protocol en PAP/CHAP-authenticatie.
• Ondersteuning van vier afzonderlijke poorten (sockets) die gelijktijdig kunnen worden gebruikt.
• 16K bytes intern geheugen voor TX/TX-buffer.
• Geïntegreerde 10BaseT/100BaseTX Ethernet fysieke laag met ondersteuning voor automatische beantwoording (volledige/halfduplex-modus).
• Ondersteuning voor auto-polariteit (MDI/MDIX).
• Meerdere indicatoruitgangen (volledig/dubbelzijdig, botsing, koppeling, snelheid).
• Werkt op 3.3V, de I/O-poort is bestand tegen 5V spanning.
• Bordformaat: 53.76 x 28.22 x 15 mm.

Basishandelingen:

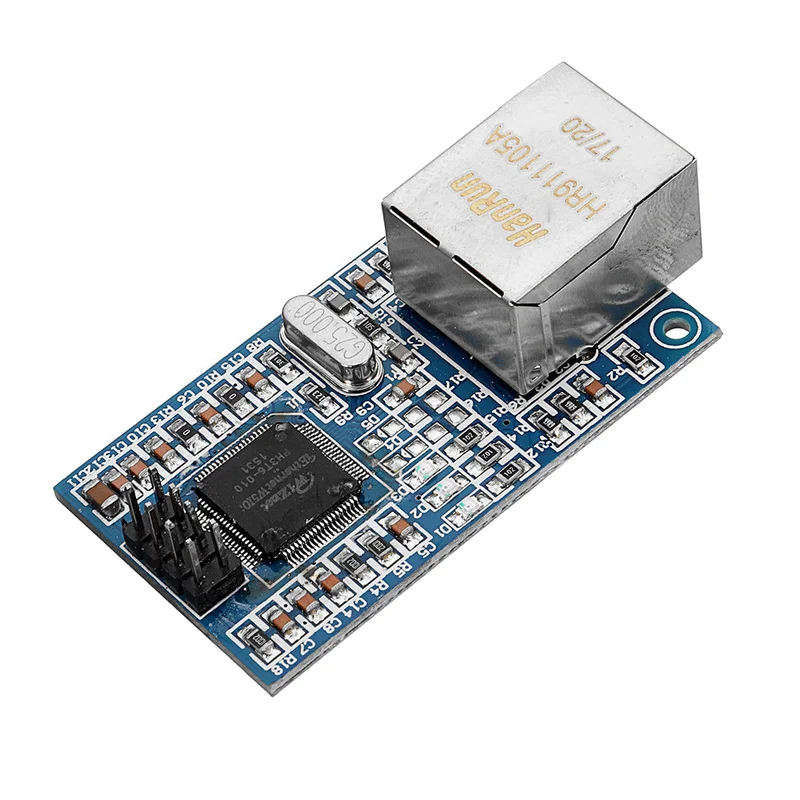

Deze module is uitgerust met de W5100-chip en een SPI-stuurprogramma. De module heeft een voedingsindicator (D1), een volledig duplex-indicator (D2) en een IP-adresconflictindicator (D3). De status van de module kan visueel worden waargenomen via deze indicatoren. D1 geeft aan dat de module normaal functioneert, D2 toont aan dat de module in de volledig duplex-modus werkt, en D3 geeft aan dat er een IP-adresconflict is.

Voor de test kan een STM32F103R8T6 worden gebruikt. De bedrading is als volgt:
3v3 —- 3v3
GND —- GND
SCS —- PB00
INT —- PB01 (onderbreking 1, onderbrekingsservice-routine is EXTI11_IRQHandler)
SCK —- PB13 (SPI2)
MISO —- PB14 (SPI2)
MOSI —- PB15 (SPI2)
Opmerking: De resetpin van de W5100-module heeft een RC-reset aangenomen.

Stappen:
1. Verbind de W5100 met de STM32F103R8T6.
2. Sluit een netwerkkabel van de router aan op de module. Geef het STM32 ontwikkelbord voeding; als het D1-lampje brandt, is de module goed gevoed. D2 geeft aan dat de module in de full-duplexmodus werkt.
3. Gebruik de ingebouwde CMD-functie van Windows.
4. Ping het IP-adres 192.168.1.55.
5. Na een succesvolle ping, gebruik netwerktestsoftware om te testen. Typ in het invoerveld en klik op verzenden; de STM32-chip zal de inhoud terugsturen naar de klant.

Pakket inbegrepen:

1 x W5100 Ethernet-netwerkmodule
