Omschrijving:

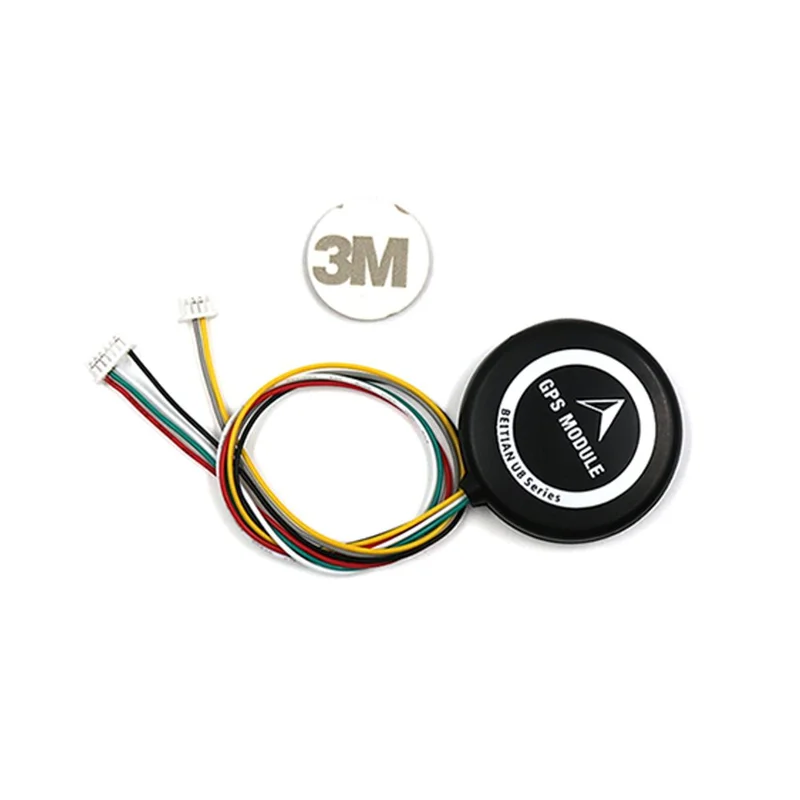

Deze GNSS kompas GPS module is ontworpen voor gebruik in RC FPV racing drones. Het biedt nauwkeurige positionering en is compatibel met verschillende satellietsystemen.
Specificaties:
| Chipset | M8030-KT |
| Frequentie | GPS L1, GLONASS L1, BEIDOU B1, GALILEO E1, SBAS L1, QZSS L1 |
| Werkmodus | GPS, GLONASS, BEIDOU, GALILEO, SBAS en QZSS. Voor hoge nauwkeurigheid wordt GPS + GLONASS + SBAS + QZSS + GALILEO aanbevolen. |
| Kanaal | 72CH Zoekkanaal |
| Gevoeligheid | -167dBm (spoor), 160dBm (heroveren), -148dBm (koude start), -156dBm (goede start) |
| Precisie | Horizontale nauwkeurigheid: 2,0 m CEP 2D RMS SBAS assist (open ruimte), Snelheid nauwkeurigheid: 0,1 m/s 95% (SA uit), Tijd nauwkeurigheid: 1us |
| Starttijd | Koude start: 26s, Warme start: 25s, Goede start: 1s |
| Gegevensuitvoer | Baudrate: 4800bps – 921600bps (standaard 9600bps), Output Protocol: NMEA-0183 of UBX |
| Werklimiet | Hoogte: 50.000 m max, Snelheid: Maximaal 515 m/s, Zwaartekrachtversnelling: Maximaal 4 g |
| Energieverbruik | Spanning: DC 3.0V-5.5V (typisch 5.0V), Huidige: Normaal 50mA / 5.0V |
| Fysieke parameters | Afmetingen: 38mm x 38mm x 10mm, Gewicht: 10g, Connector: 1,25 mm 6-pin + 1,25 mm 4-pin |
| Milieu | Bedrijfstemperatuur: -40 °C ~ +85 °C, Bewaartemperatuur: -40 °C ~ +105 °C |
| Kompas | Ingebouwd elektronisch kompas QMC5883L |
Pindefinitie:
| Aantal | Naam | IO | Omschrijving | Kenmerken |
| 1,25 mm 6-pin | GND | G | Grond | Grond |
| TX | O | UART communicatie-interface, TTL-niveau | GPS-gegevensuitvoerpen | |
| RX | I | UART communicatie-interface, TTL-niveau | GPS data invoer pin | |
| VCC | I | Hoofdvoeding, DC-ingang | DC 3,0 V-5,5 V; aanbevolen 5,0 V | |
| 1,25 mm 4-pin | SCL | I | Seriële klok – I2C | QMC5883L kompas klok pin |
| SDA | O | Seriële gegevens – I2C | QMC5883L kompasgegevenspin |
