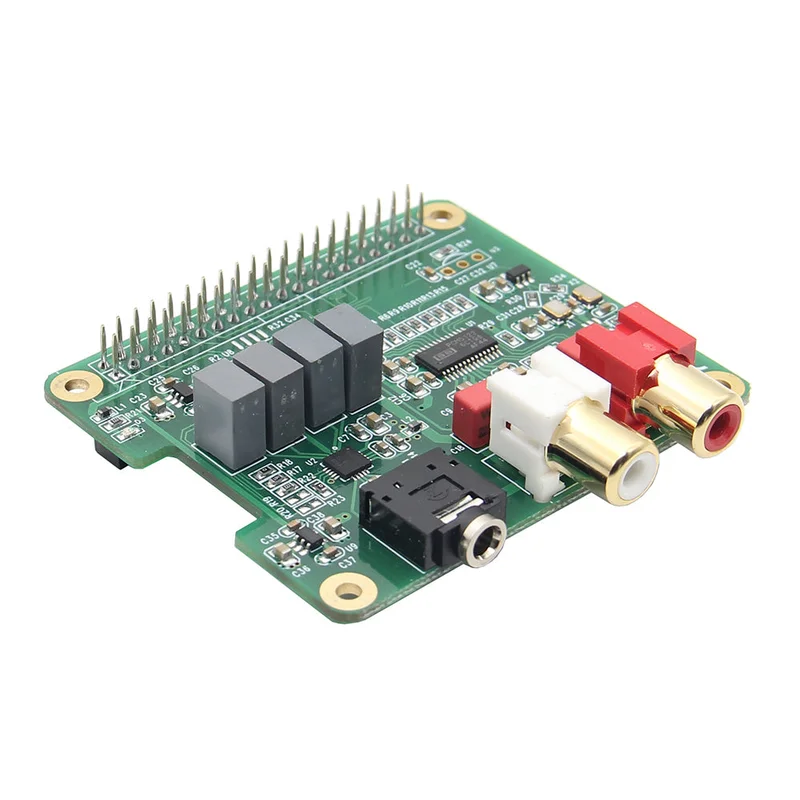

Hifi DAC audio kaart uitbreidingskaart voor Raspberry Pi 3 Model B/2B/B-Snelle verzending

Description

Overzicht:

De Raspberry Pi heeft een probleem met de audio-interface van I2S. De klokken die afkomstig zijn van de CPU kunnen slechts één frequentieklok perfect uitvoeren, wat leidt tot problemen met audiobestanden die zijn bemonsterd met 44 kHz en andere frequenties. Dit resulteert in te veel jitter op de I2S-klokken. De oplossing is dat de DAC zelf de klokken genereert, terwijl de Raspberry Pi de gegevens verzendt. Door gebruik te maken van twee klokken is dit probleem verholpen.

De Hifi DAC is uniek door de manier waarop het ontwerp is geïmplementeerd. De stroom is gescheiden en gefilterd over drie kanalen: één voor de digitale kant, één voor analoog en één voor de klokken. We maken gebruik van hoogwaardige LDO’s en twee oscillatoren met zeer lage jitter voor de klokeenheden. Op de analoge fase gebruiken we een filmcondensator (geen keramiek) voor een stille DC-voeding om signaalvervorming te minimaliseren.

Kenmerken:

• 384 kHz / 32-bits hoogwaardige DAC PCM5122 voor optimale geluidskwaliteit.
• Audio-uitgangsaansluitingen: 2x RCA (links & rechts) en 3,5 mm hoofdtelefoonaansluiting.
• Hoofdtelefoonuitgang van 138mW, geschikt voor directe aansluiting van een hoofdtelefoon.
• Werkstatusindicatoren voor inzicht in de systeemstatus.
• DAC SNR is 112 dB.
• DAC THD + N -1 dBFS -78 dB.
• Volledige schaaluitvoer van de DAC is 2.1 Vrms.
• Dynamisch bereik van de DAC is 112 dB.
• Bemonsteringsfrequentie van 8 kHz tot 384 kHz.
• Ultra-lage ruis spanningsregelaars voor optimale audioprestaties.
• Geïntegreerde EEPROM voor automatische configuratie (optioneel).
• Automatisch schakelen tussen frequenties volgens de I2S-ingangssignalen.
• Dual low jitter kristaloscillators voor het genereren van de Master Clock.
• Infrarood afstandsbedieningsconnector (met GPIO26).
• DAC-uitgang gekoppeld met filmcondensator.

Hardwareverbinding:

Verbind de Hifi DAC-module met de Raspberry Pi via een 40-polige connector. Zorg ervoor dat de eerste pin van de Raspberry Pi en de Hifi DAC-module op één lijn liggen tijdens de installatie.

Software installatie:

De Hifi DAC-module is compatibel met verschillende muziekweergavesystemen voor de Raspberry Pi, zoals OSMC, Max2Play, RuneAudio, Volumio, Moode, PiCorePlayer, PiMusicBox, OpenELEC, enz. De gebruiker kan een geschikt systeem kiezen.

Pakket inbegrepen:

1x Hifi DAC-module (moederbord niet inbegrepen)
