HMI-unit kit met 4 sensoren, joystick, dubbele knop en mini-toetsenbord voor IoT-ontwikkeling-Snelle verzending

Description

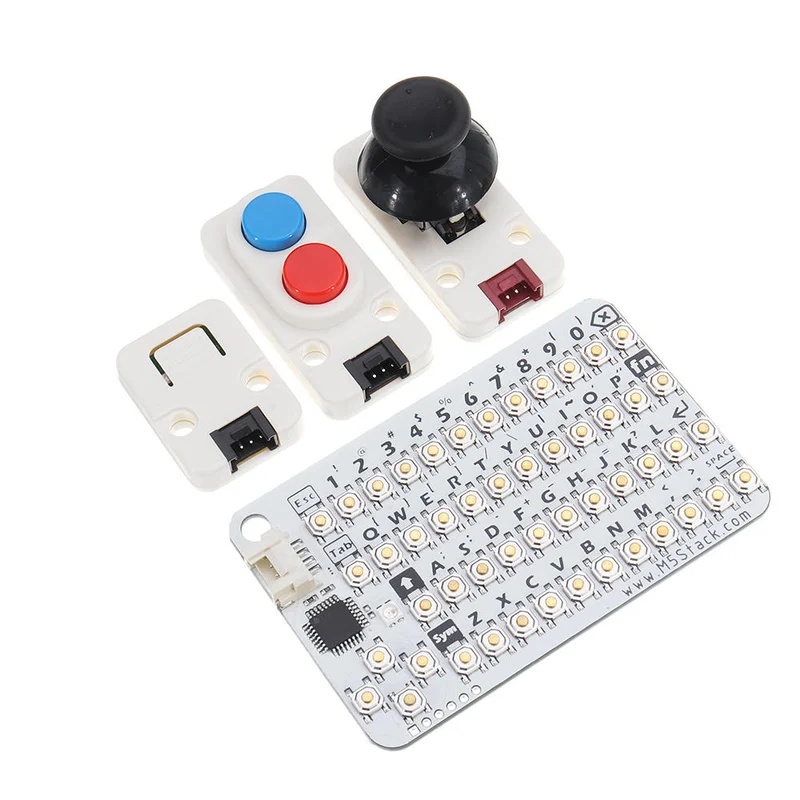

Pakket Inbegrepen:

1 x mini-knopeenheid1 x mini-eenheid met twee knoppen1 x joystick-eenheid MEGA328P I2C/Grove-connector1 x KaartKB mini-toetsenbordeenheid MEGA328P GROVE-poort

Beschrijving:

Mini-knopeenheid:Een eenheid met één knop. De status van de knop kan worden gedetecteerd via de ingangspin, waardoor eenvoudig het hoge/lage elektrische niveau kan worden vastgelegd.

Uitgangsstatus:Dit toestel communiceert met M5Core via de GROVE B-poort.

Dubbele knop:Deze eenheid heeft twee knoppen met verschillende kleuren. De knopstatus kan worden gedetecteerd via de ingangspin, en legt eenvoudig het hoge/lage elektrische niveau vast.

Uitgangsstatus:Dit toestel communiceert met M5Core via de GROVE B-poort.

Joystick:Deze joystick is vergelijkbaar met de ‘analoge’ joystick op PS2-controllers. De X- en Y-as worden geregeld door twee 10k-potentiometers die 2D-bewegingen genereren. De joystick heeft ook een drukknop voor speciale toepassingen.

De Joystick X-dimensie is verbonden met pin A0 van MEGA328, Y met pin A1 en Z met pin A2. Dit apparaat communiceert met de M5Core via de GROVE A-interface. Het I2C-adres is 0x52.

KaartKB:Deze eenheid implementeert een volledig QWERTY-toetsenbord. Het kan ook knopcombinaties (Sym+Key, Shift+Key, Fn+Key) uitvoeren en biedt een rijkere sleutelwaarde. Dit apparaat communiceert met M5Core via de GROVE A-poort (IIC-interface). Het adres is 0x5F.

• Enkele knop ingedrukt:Voert de eerste sleutelwaarde uit (bijvoorbeeld ‘q’ voor de toets ‘Q’).
• Sym+toets:Voert de tweede sleutelwaarde uit. Bij dubbele klik op ‘Sym’ wordt deze functie vergrendeld.
• Shift+toets:Toont een hoofdletter bij het indrukken van een lettertoets.
• Fn+toets:Voert de derde sleutelwaarde uit, aanpasbaar naar wens.
