Instelbare DC-DC step-down voedingsmodule met dual LCD-scherm-Snelle verzending

Description

Module parameters:

• Ingangsspanning: 6V-32V
• Uitgangsspanning: 1,5-32V continu aan te passen (de ingang moet groter zijn dan de uitgang met minimaal 1,5V)
• Uitgangsstroom: instelbaar, maximaal 5A (aanbevolen gebruik bij 4,5A; bij overschrijding van 3A of 35W is het aan te raden om de koeling te versterken, bijvoorbeeld met een kleine ventilator bij de ingang)
• Uitgangsvermogen: tot 75W (aanbevolen gebruik bij 50W; bij groot drukverschil de stroom verlagen)
• Bedrijfstemperatuur: -20 tot +70 graden
• Bedrijfsfrequentie: 180KHz
• Conversie-efficiëntie: tot 96%
• Korte beveiliging: Ja
• Oververtemperatuurbeveiliging: Ja (bij oververhitting schakelt de uitgang automatisch uit)
• Ingang omgekeerde bescherming: Ja
• Output omgekeerde stroom: Geen, voor het laden, voeg een diode toe!
• Installatie: 8 stuks pijlers, 8 stuks 3mm schroeven
• Aansluitmethode: bedradingsterminal of soldeermonitor, VIN voor de ingang, VOUT voor de uitgang
• Module grootte: 65.6mm x 40mm x 25mm (L x B x H)
• Gewicht: 77g

Kalibratiemethode:

De module heeft een kalibratiefunctie. Maak je geen zorgen over onnauwkeurige metingen. Kalibreer de module slechts één keer bij de eerste installatie.

Spanningskalibratie:

Bij stroomonderbreking, houd de “SET” knop ingedrukt om de spanningskalibratiemodus in te schakelen. Het LCD-scherm begint te knipperen. Laat de “SET” knop los en druk op de “Set” toets om de juiste ingangsspanning in te stellen. Na 2 seconden slaat het automatisch op.

Huidige kalibratie:

Bij een te hoge stroom, houd de “OK” knop ingedrukt om de huidige kalibratiemodus in te schakelen. Het LCD-scherm begint te knipperen. Laat de “OK” knop los en druk op de “Set” toets om de juiste stroom in te stellen. Na 2 seconden wordt het automatisch opgeslagen.

Speciale opmerking:

Als de uitgangsspanning niet kan worden aangepast, kan dit komen doordat de fabrieksinstelling op 20V staat. Draai de ADJ-V potentiometer met de klok mee om de spanningswaarde te veranderen.

Notitie:

De USB-uitgangsspanning moet consistent zijn met de uitgangsspanning van de module. Als de USB-indicator niet oplicht, betekent dit dat de USB geen uitgang heeft. Zorg ervoor dat de spanning 5V is bij het opladen van USB-apparaten. Bij een spanning hoger dan 5.5V zal het scherm knipperen.

Omschrijving:

De instelknop kan worden ingesteld op vier soorten weergavemodi:

• F-0 modus: weergave uitgangsspanning;
• F-1 modus: weergave ingangsspanning;
• F-2 modus: afwisselend ingangs- en uitgangsspanning;
• USB-modus: weergave USB-uitgangsspanning en in-/uitschakelen van de USB-uitgang;

Pakket bestaat uit:

• 1 x 5A DC-DC instelbare step-down voedingsmodule (kleur kan willekeurig zijn)

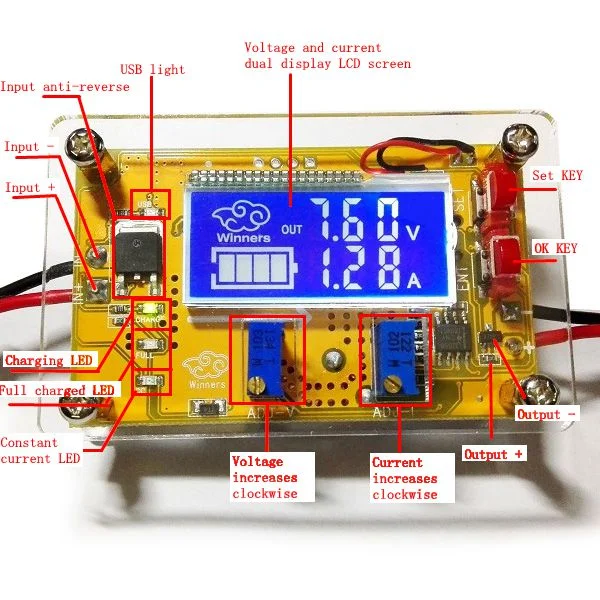

Afbeeldingen:
