Description

Kenmerken:Geïntegreerde PCB met betere weergavekwaliteit dan traditionele vermogen tot van een SD-kaartsleuf voor eenvoudig met een eigen encoder voor MKS-serie en oplopende moederborden via aangepaste weergave, ingesteld via Marlin-firmware.
Handleiding en firmware downloaden(kopieer de volgende link naar de browser):Github Link:
Dit scherm is speciaal ontwikkeld voor gebruik met MKS SGen_L, MKS Robin Lite3 en SKR-serie borden.

Marlin inschakelen instelling:

1. Schermcontrastinstelling

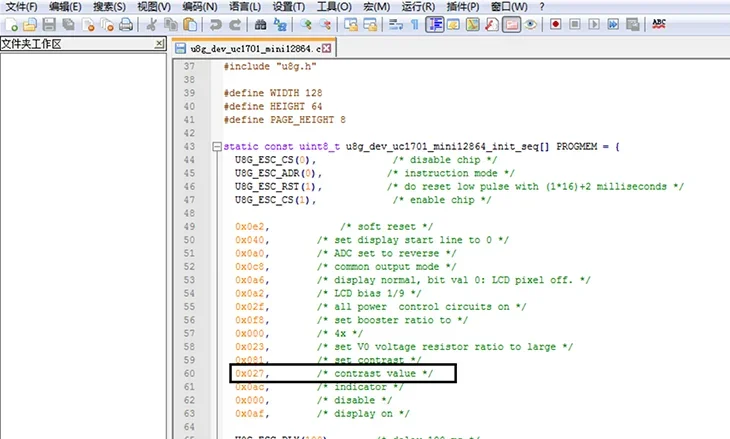

Volg de stappen: Arduino / Libraries / U8glib / Utility om “u8g_dev_uc1701_mini12864.c” te vinden. U kunt “Notepad++” gebruiken om dit document te bekijken. Het gele frame hieronder is voor het schermcontrast (het contrast verandert met de waarde van het cijfer).
De standaardwaarde is 0x027.

De contrastwaarde van LCD12864A is 0x032.

2. Scherm inschakelen

Hetzelfde als mini 12864, het item inschakelen (geel gemarkeerd)

Notitie:De firmware kan maar op één type scherm passen. Dit kan leiden tot weergavefouten bij verschillende schermtypes. Als de firmware is ingeschakeld en vernieuwd, maar de weergave wazig of niet zichtbaar is, kan dit komen door een ontbrekende contrastinstelling of dat deze niet is opgeslagen. Stel eenvoudig het contrast in op 0x032, sla het op en gebruik Arduino om de firmware bij te werken.
Pas het schermcontrast aan in Marlin 2.0

1. Activeer “#define MKS_MINI_12864” in configuration.h

2. Verander in het bestand Conditionals_post.h de waarde van MKS_MINI_12864 CONTRAST “LCD_CONTRAST_INIT” naar 220 (aangepast op basis van het daadwerkelijke weergave-effect).

De wijziging is voltooid. Hercompileer en upload de firmware.
