Description
Kenmerken:Geïntegreerde PCB met verbeterde weergavekwaliteit ten opzichte van traditionele vermogen tot van een SD-kaartsleuf voor eenvoudig met een eigen encoder voor MKS-serie en hellingen moederborden door firmware display, instelbaar via Marlin-firmware.
Handmatig en firmware downloaden kan via de volgende link:Github-link:
LCD12864B is speciaal ontwikkeld voor gebruik met MKS SGen_L, MKS Robin Lite3 en SKR-serie borden.
Marlin instelling inschakelen:
1. Schermcontrastinstelling

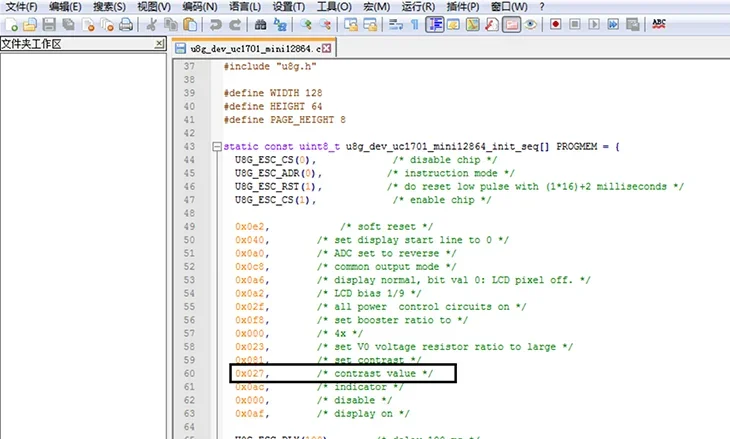

Volg de stappen: Arduino / Libraries / U8glib / Utility om “u8g_dev_uc1701_mini12864.c” te vinden. U kunt “Notepad++” gebruiken om dit document te bekijken. Het gele kader hieronder geeft het schermcontrast aan (het contrast verandert met de cijferwaarde).
Standaardwaarde is 0x027
De contrastwaarde van LCD12864A is 0x032
2. Scherm inschakelen
Hetzelfde als mini 12864, het activeringsitem (geel gemarkeerd)
Notitie:De firmware kan slechts met één type scherm overeenkomen. Het instellen van verschillende typen schermen kan leiden tot displayfouten. Als de firmware is ingeschakeld en vernieuwd, maar de schermweergave wazig of niet zichtbaar is, kan dit komen door een ontbrekende contrastinstelling of geen opslag. Stel eenvoudig het contrast in op 0x032, sla het op en gebruik Arduino opnieuw om de firmware bij te werken.
Wijzig het schermcontrast in Marlin 2.0
1. Schakel de “#define MKS_MINI_12864” in configuratie.h
2. In het bestand Conditionals_post.h, wijzig de waarde van MKS_MINI_12864 CONTRAST “LCD_CONTRAST_INIT” naar 220 (aangepast op basis van het werkelijke weergave-effect)
De aanpassing is voltooid. Hercompileer en upload de firmware.
