Beschrijving:
Deze sensor module meet lichtintensiteit, temperatuur, luchtvochtigheid en atmosferische druk. Het biedt directe seriële poort output en maakt gebruik van I2C communicatie. De module kan eenvoudig worden aangesloten op een microcontroller voor het uitlezen van gegevens.
Specificaties:

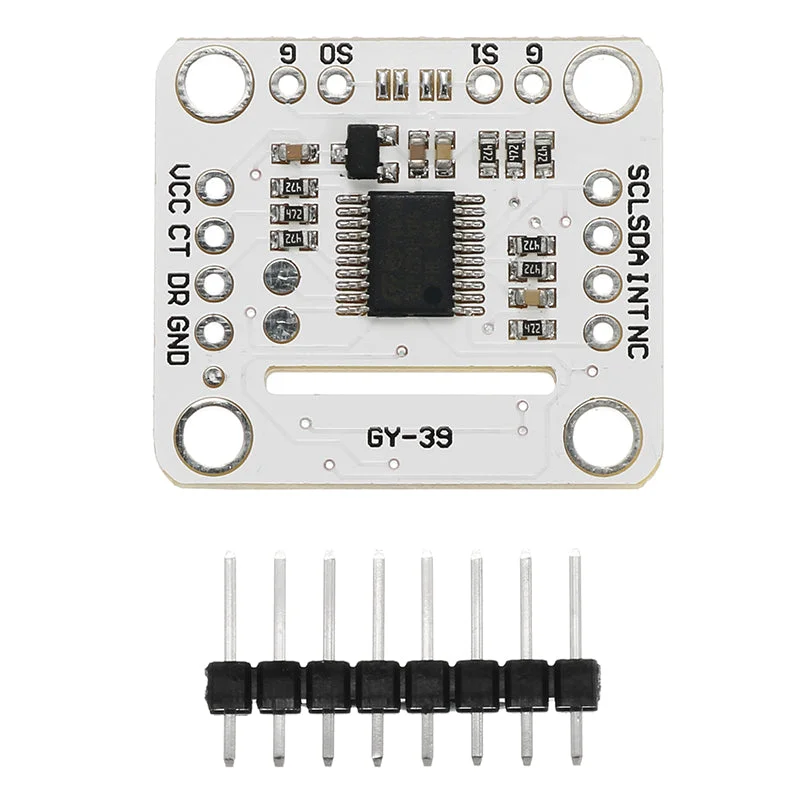

- Model: GY-39
- Chip: MAX44009 + BME280 + MCU
- Stroomvoorziening: 3-5V
- Module grootte: 24,3 x 26,7 mm
- Communicatiemodus: MCU_IIC / MCU_Serial / sensor chip IIC bus
Kenmerken:
- Hoge kostenprestaties
- Ingebouwde MCU voor gegevensverwerking
- IIC en seriële communicatie
- Uniforme gegevensuitvoer
- Ondersteunt bijbehorende pc-software
Toepassingen:
- Digitaal lichtmanagement
- Internet of Things en smart home toepassingen
- Weerstation monitoring
- Digitaal verlichtingsontwerp
- Digitale barometer en hoogtemeter
- Thermometer
- Klimaatbewaking in kassen
Technische specificaties:
| Temperatuur meetbereik | -40 °C tot 85 °C |
| Vochtigheid meetbereik | 0% tot 100% |
| Lichtintensiteit meetbereik | 0.045 lux tot 188000 lux |
| Luchtdruk meetbereik | 300 tot 1100 hPa |
| Respons frequentie | 10 Hz |
| Werkspanning | 3-5V |
| Werkende stroom | 5 mA |
| Werktemperatuur | -40 °C tot 85 °C |
| Bewaar temperatuur | -40 °C tot 125 °C |
| Grootte | 24.3 x 26.7 mm |
| Sensorchip | BME280 + MAX44009 |
PIN-beschrijving:
| Pin | Functie | Beschrijving |
| Pin1 | VCC | Voeding + (3-5V) |
| Pin2 | CT | Seriële poort UART_TX / IIC_SCL |
| Pin3 | DR | Seriële poort UART_RX / IIC_SDA |
| Pin4 | GND | Aarde |
| Pin5 | NC | Gereserveerd, geen verbinding maken |
| Pin6 | INT | Interrupt voor MAX44009 lichtintensiteit chip |
| Pin7 | SDA | Chipdatabus |
| Pin8 | SCL | Chipklokbus |
Pakket inbegrepen:
- 1 x GY-39 sensor module
