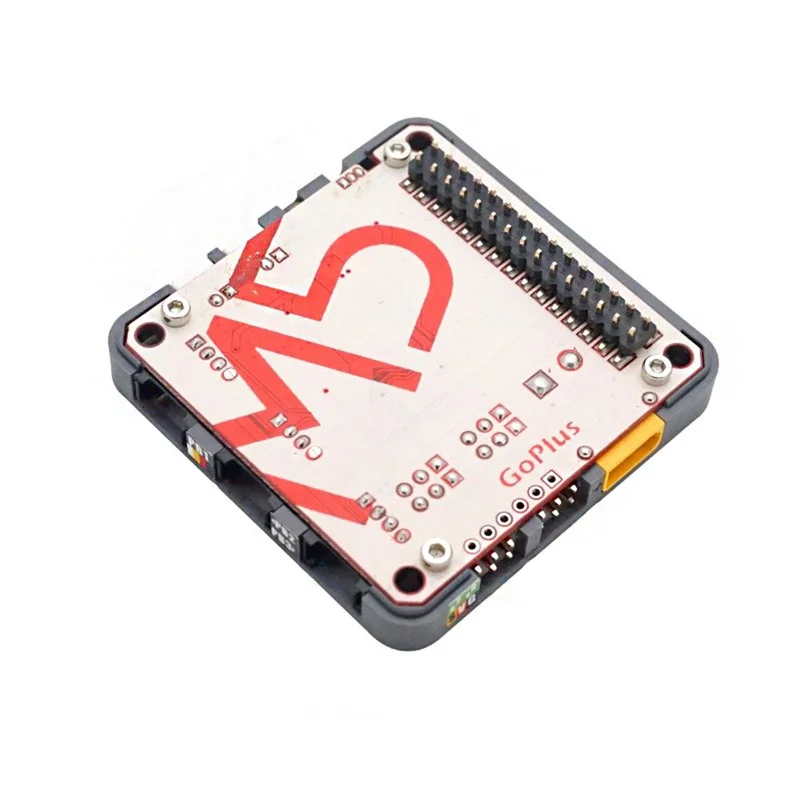

M5 stack module met ATmega328P IR zender en ontvanger voor ESP32 set-Snelle verzending

Description

Omschrijving:

Deze module is een verbeterde M5-module die een alles-in-één motorstuurmodule biedt. Het combineert verschillende M5-modules en -eenheden (SERVO, PbHUB, IR).

De module is uitgerust met 2 DC motorkanalen, 4 servomotor kanalen, een IR zender, een IR ontvanger en 3 verlengingen voor POORT B (GPIO poort). Dit maakt het mogelijk om meer gecompliceerde en georganiseerde motortoepassingen te bouwen.

Communicatieprotocol: IIC (0x61).

Producteigenschappen:

• 2 DC motorkanalen
• 4 servomotor kanalen
• IR zender en ontvanger
• 3 verlengingen voor POORT B
• ATmega328P
• LV8548MC
• Afmetingen: 54,2 mm x 54,2 mm x 12,8 mm
• Gewicht: 27,5 g

Pakket inbegrepen:

• 1 M5Stack module

EasyLoader

1. EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen aan de master worden gebrand en een reeks functieverificatie kan worden is EasyLoader alleen beschikbaar voor Windows OS.

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op”Brandwond”om te beginnen met branden.

3. De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt hier om de zelfstudie over de installatie van het stuurprogramma te bekijken

PinMap:

Mega328 ISPDownload interface Pin voet definitie

Schematisch:

Document:

• Overeenkomst handleiding -I2C

• Data papier -LV8548MC

Code:

• Driver firmware -GoPlus

• Testcode -GoPlus
