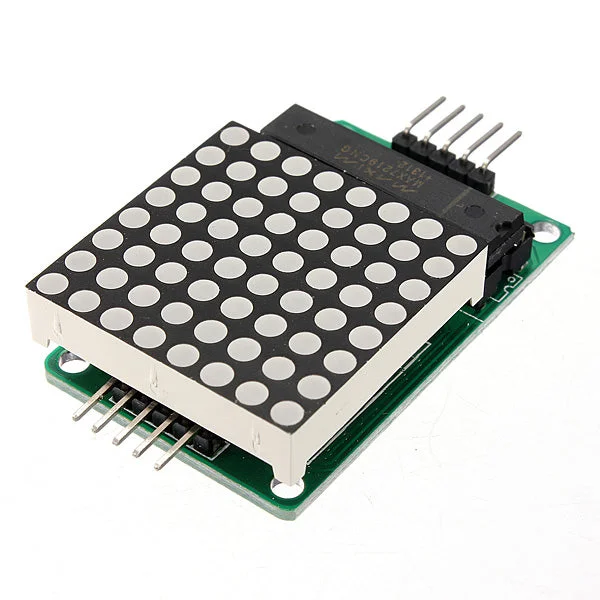

MAX7219 dotmatrixmodule LED-bedieningsmodule kit – 5 stuks

Specificaties:

• Een enkele module kan een 8 x 8 gemeenschappelijk kathode rooster aandrijven
• Bedrijfsspanning: 5V
• Afmetingen: 5 x 3,2 x 1,5 cm (L x B x H)
• LED kleur: rood
• Met vier schroefgaten, diameter 3mm
• Met in- en uitgangen, ondersteunt cascadeverbinding van meerdere modules

Bedrading instructies:

• De module heeft aan de linkerzijde een invoerpoort en aan de rechterzijde een uitgangspoort
• Sluit de invoerpoort aan op de CPU om een enkele module te bedienen
• Bij het cascaden van meerdere modules, verbind de invoerpoort van de eerste module met de CPU en de uitgangspoort met de invoerpoort van de tweede module, enzovoort.

In het geval van 51 MCU:

• VCC → 5V
• GND → GND
• DIN → P22
• CS → P21
• CLK → P20

Notities:

• VCC en GND niet omdraaien, dit kan de chip beschadigen!
• Wanneer de 51 microcontroller P0 poort controleert, moet deze worden aangesloten op een optrekkende weerstand, aanbevolen waarde is 4.7K – 10K
• Plaats het rooster eerst in het ronde gat en vervolgens in de printplaat en soldeer het. De volgorde van de pinnen van links naar rechts is 123456. De eerste pin op de PCB is een vierkant pad!
• Bij elektrolytische condensatoren is de lange pen positief en de korte pen negatief; keramische condensatoren hebben geen positieve of negatieve polen.

Pakket inbegrepen:

• 5 x LED-module
• 5 x Dupont lijn (5P-20cm)
