Mini digitale voltmeter en ampremeter met dual LED-display-Snelle verzending

Description

Beschrijving:

Bedrijfsspanning: DC 4 ~ 30V
Spanning meten: DC 0 ~ 100V
Minimale resolutie (V): 0.1V
Meetstroom: 100A (vereist externe shunt)
Minimale resolutie (A): 0.1A
Bedrijfsstroom: <20mA
Display: drie 0,28″ LED digitale buizen;
Displaykleur: rood en blauw (tweekleurendisplay)
Verversingssnelheid: ongeveer 300 mS / keer
Meetnauwkeurigheid: 1% (± 1 cijfer)
Bedrijfstemperatuur: -10 tot 65° C
Bedrijfsvochtigheid: 10 tot 80% (niet-condenserend)
Werkdruk: 80 tot 106 kPa
Toepassingen: Geschikt voor batterijbewaking in auto’s, elektrische voertuigen, motorfietsen of andere producten voor spannings- en stroommeting.

Bedrading:

Zwarte lijn (dun): leeg of buck circuit (module) negatief
Rode lijn (dun): voeding+
Zwarte lijn (dik): COM, gewone meting
Rode lijn (dik): PW+, meetklem spanning ingang positief
Gele lijn (dik): IN+, stroomingang+
(Raadpleeg de bedradingsschema’s voor meer details)

Kennisgeving:

De spanning tussen de dunne rode en dunne zwarte lijnen moet binnen DC 4-30V zijn.
De ampèremeter kan alleen worden aangesloten op de min van het te testen apparaat.
Bij overschrijding van 5A, langdurig vollast werkt continu, het wordt aanbevolen om de meetzijde van de kabels direct op de socket te solderen.
Wanneer de dunne zwarte lijn leeg is, is het beter om isolatietape rond het blootgestelde deel van de draad te gebruiken om kortsluiting te voorkomen.
Als het alleen als voltmeter wordt gebruikt, is het raadzaam om de gele lijn en de zwarte lijn met elkaar te verbinden om te voorkomen dat de ampèremeter digitaal knippert.
Het is niet geschikt om deze meter te gebruiken voor het testen van een stroom lager dan 10A.

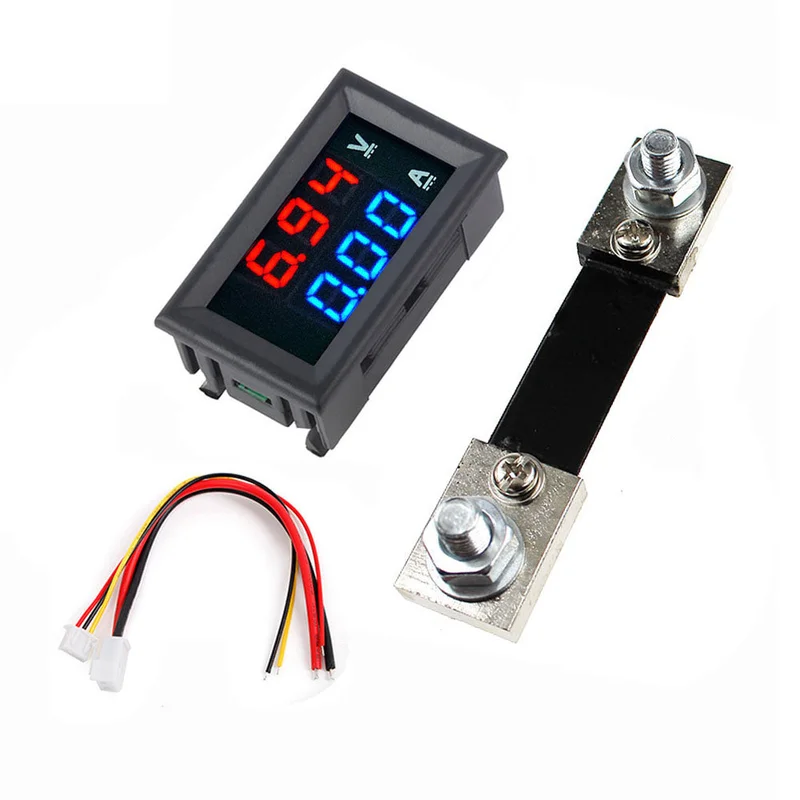

Pakket inbegrepen:

1 x Digitale Voltmeter Ampèremeter Meter
1 x Huidige shunt
1 x Kabel
