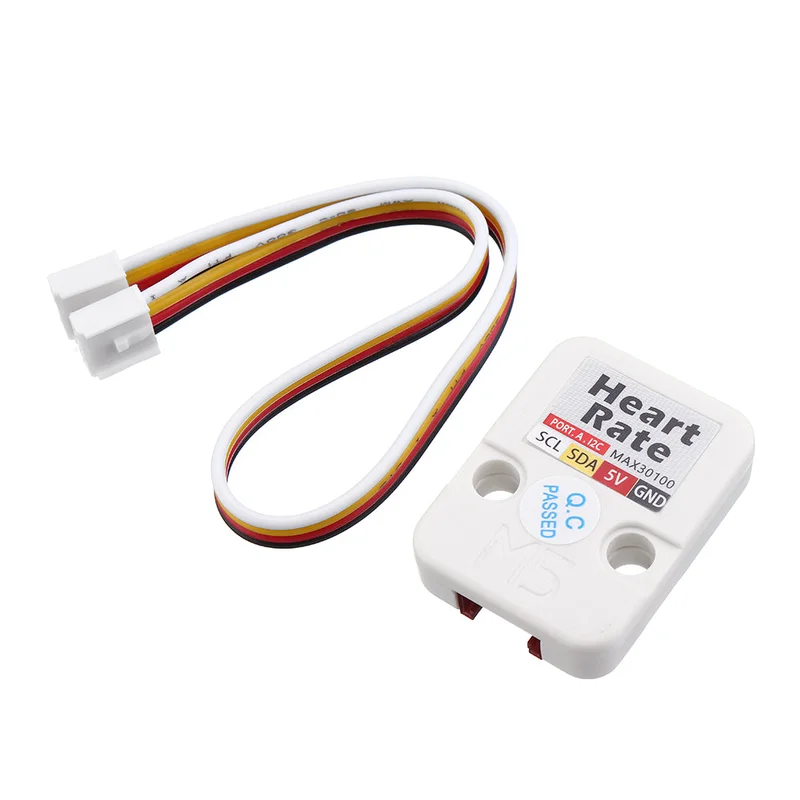

Mini hartslagsensor MAX30100 met I2C-interface-Snelle verzending

Description

Beschrijving:

Deze hartslagsensor is gebaseerd op de MAX30100, een complete oplossing voor pulsoximetrie en hartslagsensoren, ontworpen voor de hoge eisen van draagbare apparaten. De MAX30100 biedt een zeer compacte oplossing zonder in te boeten op optische of elektrische prestaties. Er zijn minimale externe hardwarecomponenten nodig voor integratie in een draagbaar apparaat.

• Om de hartslag te testen, plaatst u uw vinger op het detectiegebied.
• Het communicatieprotocol tussen de M5 core en deze sensor is I2C.

Producteigenschappen:

• Programmeerbare sample rate en LED-stroom voor energiebesparing
• Ultra-lage uitschakelstroom (0,7 µA, typ)
• Geavanceerde functionaliteit verbetert de meetprestaties
• Hoge sample rate-mogelijkheid
• Snelle gegevensuitwisseling
• GROVE-interface
• Software ontwikkelplatform
• Twee Le go-compatibele gaten
• Productgrootte: 32,2 mm x 24,2 mm x 8,2 mm
• Productgewicht: 4,6 g

Pakket inbegrepen:

• 1x hartslagsensor
• 1x Grove kabel

Gerelateerde link:

• Officiële video
• Forum
• Datasheet-MAX30100
• MAX30100lib

EasyLoader

1. EasyLoader is een eenvoudige en snelle programmeerbrander. Na het downloaden van de software sluit u het M5-apparaat aan op de computer via de gegevenskabel, selecteert u de poortparameters en klikt u op “Brandwond” om te beginnen met branden.

De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt hier voor de installatie-instructies.

Schematisch:

PinMap:
