Description
Parameter:
- Voedingsspanning: DC005 wordt gevoed via de positieve en negatieve pinnen of via de pinheader, de voedingsspanning is gelijk aan de werkspanning van de chip.
- Kristaloscillator: 12M.
- Printplaat grootte: 8,9 cm x 4,3 cm.
Dit product is kosteneffectief en heeft de volgende kenmerken:
- Classic 51 minimaal systeem, waardoor de problemen van bedrading en lassen worden geëlimineerd.
- Alle 40 pinnen zijn naar buiten geleid voor eenvoudige uitbreiding.
- Een 10K pull-up weerstand is toegevoegd aan poort P0, zodat gebruikers poort P0 flexibeler kunnen bedienen.
- De ISP-downloadpoort is onafhankelijk geleid om het downloaden van programma’s uit de AT89S5X-serie te vergemakkelijken.
- Ondersteunde chips: STC89C5X, AT89S5X, STC12C5A60S2, STC11/10x serie en pin-compatibele chips.
- Met een zelfsluitende schakelaar kan de aan- en uitschakeling van de DC005-voeding van het systeem flexibel worden geregeld, wat handig is voor verschillende tests.
- Flexibele voeding: kan worden aangedreven via de ISP-downloadpoort, de standaard DC-005-interface of een pin-header.
- Ingebouwd ontwerp van onderdelen, bespaart ruimte, pin-nummers zijn gemarkeerd op het bord voor eenvoudige bedrading.
Opmerking:Dit item bevat geen microcomputer met één chip, let hier goed op!

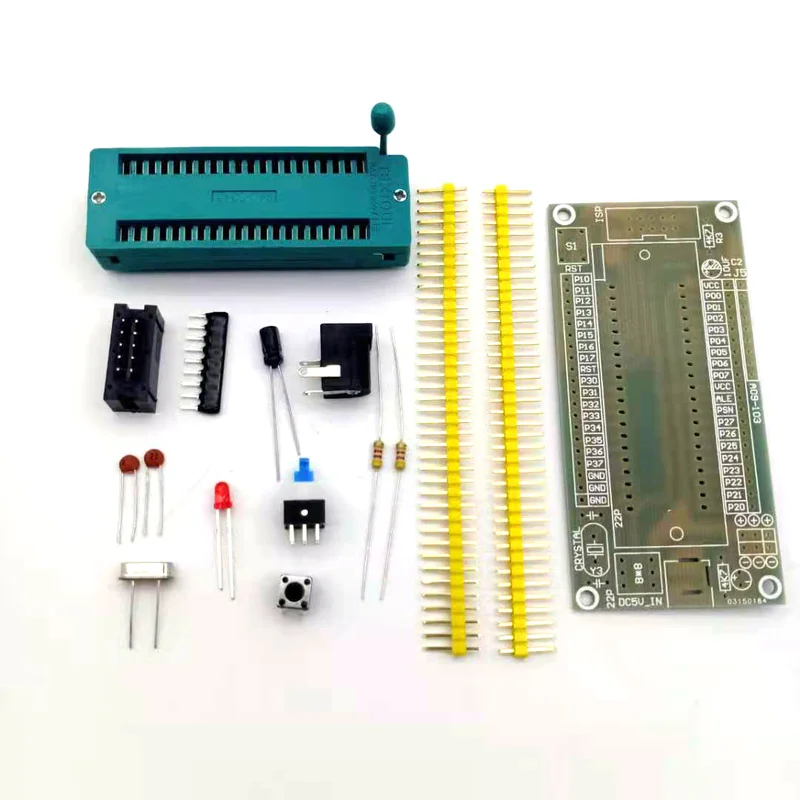

Pakket inbegrepen:
- 1 x printplaat
- 2 x 40P pinheader
- 1 x 40P vergrendelbare stoel
- 1 x 3 MM LED
- 2 x weerstand 4.7K
- 1 x 6 x 6 knop
- 1 x 10UF condensator
- 1 x A09-103 uitschakeling
- 1 x DC3-10 Bull Horn-blok
- 1 x 8 x 8 zelfsluitende schakelaar
- 1 x 12M kristaloscillator
- 2 x 22P keramische condensator
- 1 x DC-005 stopcontact
