Description

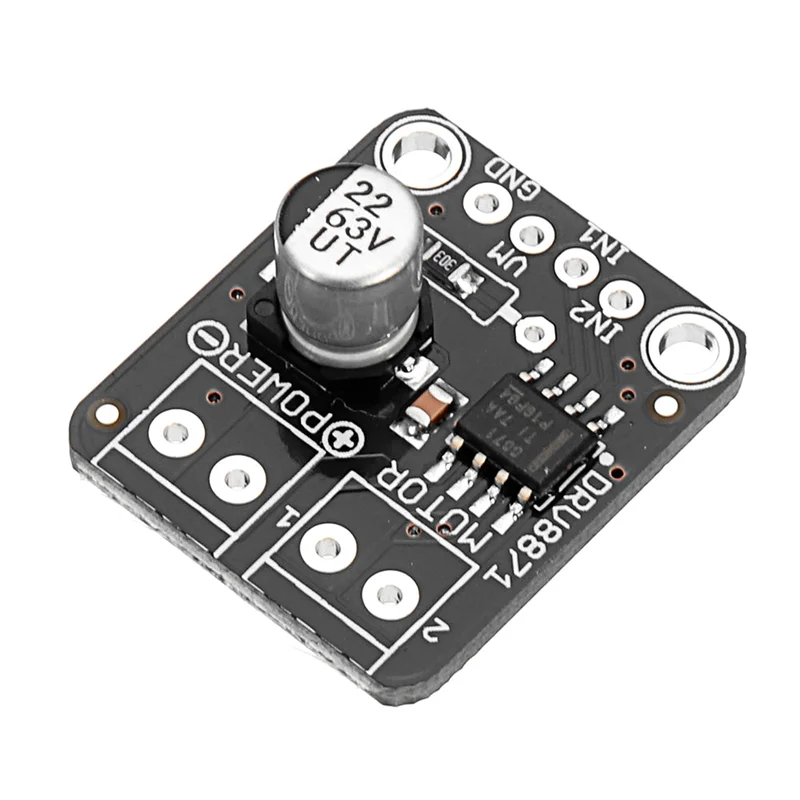

Beschrijving:Deze motor driver is ontworpen voor geborstelde DC-motoren en is geschikt voor toepassingen zoals printers, huishoudelijke apparaten, industriële apparatuur en andere kleine H-brug driver wordt aangestuurd door twee logische ingangen en bestaat uit vier N-kanaal MOSFET’s, waarmee motoren bidirectioneel kunnen worden aangestuurd met een piekstroom tot 3,6 ingangen kunnen worden gemoduleerd met pulsbreedte (PWM) om de snelheid van de motor te regelen, met verschillende modi voor beide ingangen laag zijn, schakelt het apparaat over naar een slaapstand met laag motor driver beschikt over geavanceerde stroomregelcircuits die geen analoge spanningsreferentie of externe meetweerstand oplossing maakt gebruik van een standaard, goedkope weerstand om de huidige drempel in te vermogen om de stroom te beperken tot een bekend niveau kan de energievereisten van het systeem en de benodigde bulkcapaciteit voor een stabiele spanning aanzienlijk verminderen, vooral bij het opstarten van een motor en in apparaat is volledig beschermd tegen fouten en kortsluitingen, inclusief onderspanning (UVLO), overstroom (OCP) en oververhitting (TSD). Na het verhelpen van een fout, herstelt het apparaat automatisch naar de normale werking.
Kenmerken:H-brug motor driver: geschikt voor één DC-motor, één wikkeling van een stappenmotor of andere belastingenWerkspanning van 6,5 tot 45 V565 mΩ standaard RDS (aan) (HS + LS)3,6 A piekstroomaandrijvingPWM besturingsinterfaceStroomregeling zonder meetweerstandSlaapstand met laag vermogenCompacte afmetingen en voetafdruk8-pins HSOP met PowerPAD ™Afmetingen: 4,9 x 6 mm
Geïntegreerde beveiligingsfuncties:VM-onderspanningsbeveiliging (UVLO)Overstroombeveiliging (OCP)Thermische uitschakeling (TSD)Automatisch herstel van foutenToepassingen:PrintersHuishoudelijke apparatenIndustrieel materiaal
Pakket bestaat uit:
1 x motor driver module
