Multiband kit voor elektronische productietraining met radiokit-Snelle verzending

Description

Pakketlijst:Bekijk hier

Schakelschema:Bekijk hier

Debugging:

• Foutopsporing in de FM-band:Plaats de gemonteerde printplaat in de testbank. Zet de schakelaar op ON, draai de bandselectie naar FM, D1 LED-lampje. Pas het ontvangstfrequentiebereik aan door de quadruple variabele condensator aan te passen. Begin met het laagste uiteinde en stel de L103 oscillatiespoel in op ongeveer 69 MHz. Pas daarna de variabele condensator aan om de frequentie op 108,5 MHz te krijgen. Herhaal deze stappen om de FM-frequentie in het bereik van 69-108,5 MHz te krijgen.
• Debuggen van de middengolfband:Zet de bandselectieschakelaar op MW-positie, D2 LED-lampje. Pas de quadruple variabele condensator aan het laagste uiteinde aan en stel de T101-oscillatie in op ongeveer 515 KHz. Stel de viervoudige variabele condensator in op de hoogste frequentie en pas de AM-trimcondensator aan om de frequentie op ongeveer 1640 KHz te krijgen. Herhaal deze stappen om de frequentie in het bereik van 515-1640 KHz te krijgen.
• Foutopsporing in de korte band:Voor kortegolf hoeft alleen de frequentie aangepast te worden. Zet de schakelaar naar de SW1 positie en stem T102 (groen) kortegolf af op ongeveer 5,7 MHz. Druk vervolgens op de schakelaar naar SW7 positie en pas T103 (wit) kortegolffrequentie aan om de frequentie weer te geven op ongeveer 18,5 MHz.
• AM IF T104 aanpassing:Zoek een sterk signaal kortegolf radio en pas T104 (geel) aan voor de beste geluidskwaliteit.
• Ingebruikname:Zet de aan/uit-schakelaar op UIT om de stroom uit te schakelen en haal de printplaat uit de teststandaard.

Pakket inbegrepen:

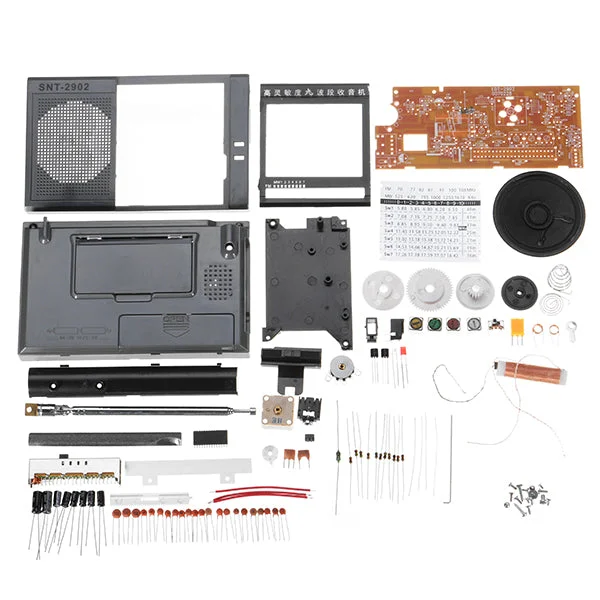

• 1 x Multiband radiotoestel kit
