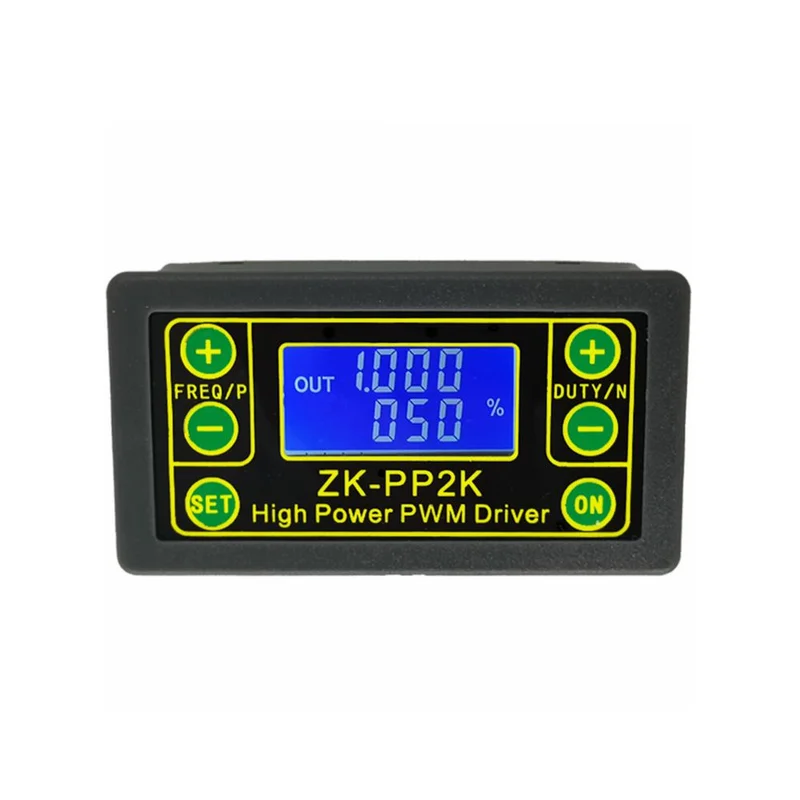

PWM DC motor snelheidsregelaar 3.3-30V 12V 24V 8A 150W-Snelle verzending

Description

Praktische toepassingen:

• LED helderheid aanpassing, frequentie en duty cycle zijn instelbaar.
• Motor snelheidsregeling, frequentie en duty cycle kunnen worden aangepast.
• Sturing van een magneetklep met instelbare automatische cyclus en vertraging.
• In- en uitschakelen van apparatuur, met tests voor spanningsverzakking en betrouwbaarheid.
• Instelbare vertraging bij het inschakelen van de belasting.

Kenmerken:

• Directe aansturing van LED’s, motoren en magneetventielen.
• Twee modi: PWM-modus en PULS-modus.
• Start- en stopknop voor het regelen van de output.
• Brede spanningsingang van 3.3-30V met 5.08mm terminalbedrading.

Specificaties:

• Werkspanning: 3.3 ~ 30V (let op: positieve en negatieve polen mogen niet omgekeerd worden).
• Frequentiebereik: 1Hz ~ 150KHz, nauwkeurigheid ongeveer 2% (20 KHz aanbevolen voor motortoerentalregeling).
• Inschakelduur: 0-100%, 1% stappen.
• Aantal pulsen: 1-9999 of oneindig (display ‘—-‘ voor oneindig).
• Vertragingstijd: 0.000s-9999s, minimum 1ms.
• Pulsbreedte: 0.000s-9999s, minimum 1ms.
• Maximale uitgangsbelasting: minder dan 8A.
• Uitgangsamplitude: gelijk aan de voedingsspanning.
• Afmetingen: 79 mm x 43 mm x 30 mm.
• Gewicht: 42 g.
• Verpakking: antistatische zak.

Module beschrijving:

Knopbediening:

PWM-modus:Standaard modus, frequentie en duty cycle instelbaar. Druk kort op de STOP-knop om de output te stoppen.

PULSE-modus:Positieve en negatieve pulsbreedte instelbaar. Druk op de STOP-knop om de output te regelen.

Voorbeelden van toepassingen:

• PWM uitgang 20KHz, 60% inschakelduur.
• Uitgang 0,6 seconde aan, 0,2 seconde uit, oneindige lus.
• Instellen van een vertraging van 5 seconden voor pulsen.
• Inschakelvertraging van 10 seconden met permanent uitgangssignaal.
• Andere toepassingen kunnen worden verkend via klantenservice.

Alle instellingen blijven behouden bij uitschakeling.

Opmerking:Het PWM-stuurprogramma is een MOS-uitgang. Geen golfvorm zonder belasting.

Pakket bevat:1 x PWM DC motor snelheidsregelaar 3.3-30V 12V 24V.
