RFID paneellezer met I2C interface voor S50 Fudan-kaarten-Snelle verzending

Description

Beschrijving:

Deze RFID paneellezeris compatibel met de FACES-kit en maakt gebruik van radiofrequentie-identificatie. Het apparaat is gebaseerd op de MFRC522 chip en werkt in de 13,56 MHz frequentieband. Het communiceert met proximity RF-kaarten door middel van modulatie- en demodulatieprincipes.
Met dit apparaat kunt u meerdere kaartinformatie identificeren en registreren, evenals RF-kaarten coderen en autoriseren. Het biedt een geavanceerd niveau van RFID-functionaliteit met een compleet en geïntegreerd ontwerp.

Communicatieprotocol: I2C.

Producteigenschappen:

• Compatibel met FACES kit
• Seriële interface: UART2 (16/17)
• MFRC522:
  • Werkfrequentie: 13,56 MHz
  • I2C-gegevenssnelheid: snelle modus: tot 400 Kbit/s; hoge snelheidsmodus: tot 3400 Kbit/s
  • RC522 Transceiver Buffer: 64 bytes
  • Ondersteunde protocollen: ISO14443A, MIFARE en NTAG
  • Bedrijfstemperatuur: -20 ℃ tot 85 ℃
  • Gegevensbehoud: > 10 jaar
  • Lees- en schrijfafstand: < 8 cm
  • Programmeerplatform: UIFlow (Blockly, Python)
  • Twee installatiegaten
• Productgrootte: 58,2 mm x 54,2 mm x 10 mm
• Productgewicht: 18,4 g

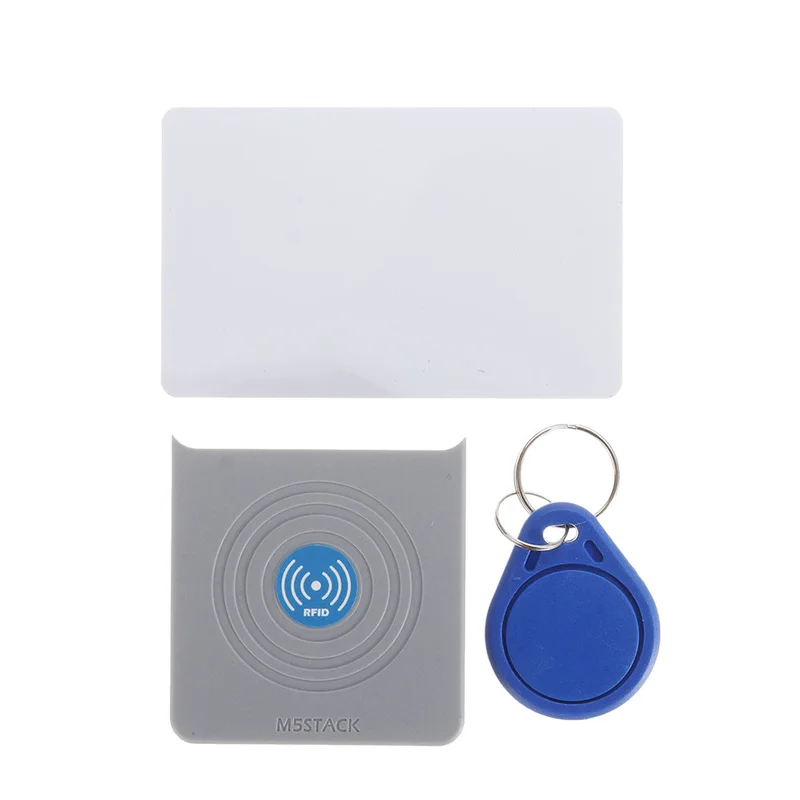

Pakket inbegrepen:

• 1x RFID paneellezer
• 1x RFID-kaart
• 1x Fudan S50-kaart

EasyLoader

1. EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan eenvoudig aan de master worden gebrand en een reeks functieverificaties kan worden is EasyLoader alleen beschikbaar voor Windows OS.

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op”Brandwond”om te beginnen met branden.

3. De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat EasyLoader kan worden hier voor de installatiehandleiding van het stuurprogramma

Schematisch:

PinMap:

Documentatie:

• DatasheetMFRC522

Toepassing:

• Reader-Tag
• Beveiliging

Video

Afbeeldingen:
