Description
Parameterinstellingen:

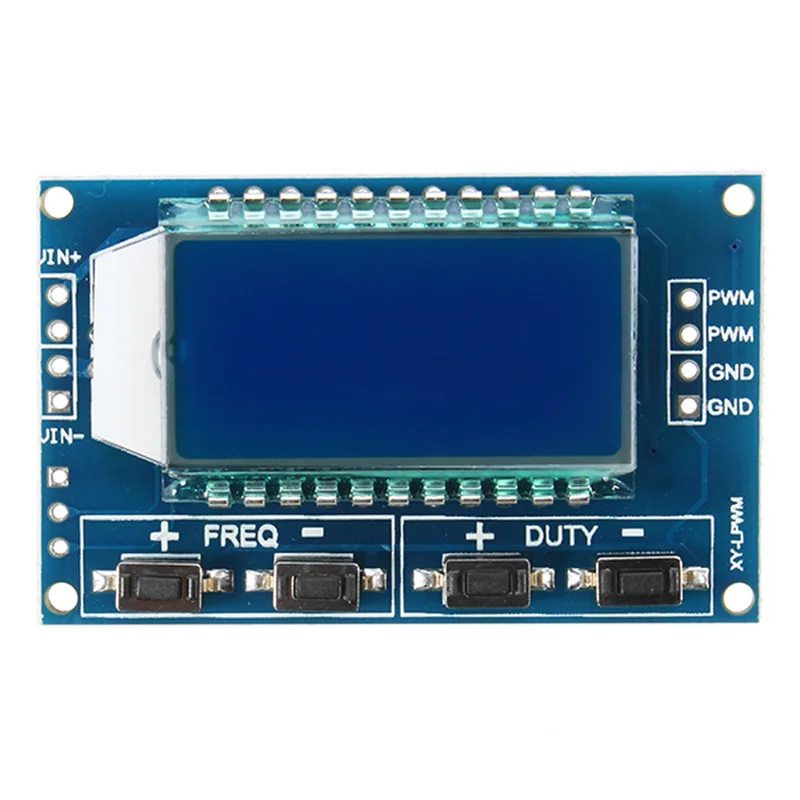

De module heeft vier onafhankelijke toetsen voor het instellen van de frequentie en werkcyclus. Ondersteunt kort drukken (verhogen of verlagen met één eenheid) en lang drukken (snel verhogen of verlagen). Zeer eenvoudig in gebruik, met automatische parameterinstelling en stroomuitvalherstel.
Moduleparameters:
- Werkspanning: 3.3 ~ 30V;
- Frequentiebereik: 1Hz ~ 150KHz;
- Frequentienauwkeurigheid: ongeveer 2% in elk bereik;
- Signaal laadvermogen: uitgangsstroom van ongeveer 5 ~ 30mA;
- Uitgangsamplitude: PWM-amplitude gelijk aan de voedingsspanning;
- Omgevingstemperatuur: -20 ~ +70 ℃.
Toepassingsgebied:
- Gebruik als blokgolfsignaalgenerator voor experimentele ontwikkeling;
- Genereren van blokgolfsignalen voor motorbesturing;
- Genereren van instelbare pulsen voor MCU-toepassingen;
- Genereren van instelbare pulsen voor regelcircuits (zoals PWM-dimfuncties).
Seriële poortbesturing:
Communicatienormen: 9600 bps, databits: 8, stopbit: 1, controlecijfer: geen, flow control: geen.
Instellingen:
- Stel de frequentie van PWM in: F101 voor 101Hz (001 tot 999), F1.05 voor 1.05kHz (1.00 tot 9.99), F10.5 voor 10.5kHz (10.0 tot 99.9), F1.0.5 voor 105kHz (1.0.0 tot 1.5.0).
- Stel de duty cycle in: DXXX voor PWM op XXX (001 tot 100), bijvoorbeeld D050 voor 50%.
- Lees de ingestelde parameters door een “lees”-commando te sturen.
Pakket inbegrepen:
- 5 x signaalgenerator 1Hz-150kHz 3.3V-30V.
