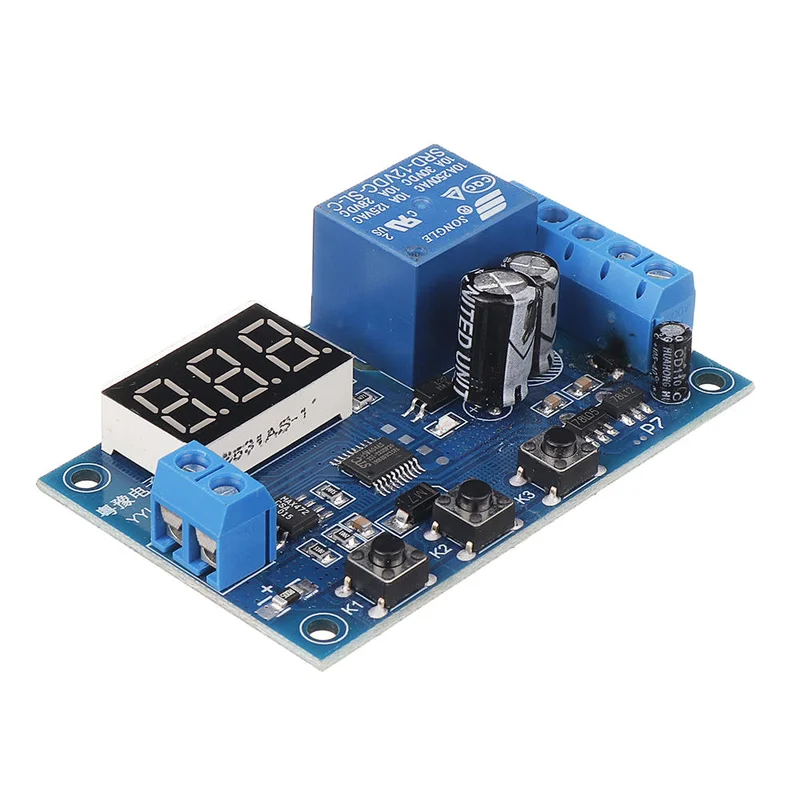

Stroomdetectiemodule met stroombegrenzing 5-24V DC-Snelle verzending

Description

Specificaties:Productmodel: YYI-2Werkspanning: 5-24V DCDetectiebereik: DC-stroom tussen 0 ~ 10ADetectie nauwkeurigheid: 0.01A (10mA)Standby stroom: ongeveer 20mARelaisuitgang: kan de aan/uit van de DC-lijn regelen binnen 5AMet foutkalibratiefunctie voor vermindering van stroomverbruikFunctiebeschrijving:P-11: Relais sluit bij stroom groter dan I1; opent bij stroom lager dan I1.P-12: Relais trekt in bij stroom groter dan I1; blijft ingeschakeld totdat het bord wordt uitgeschakeld.P-21: Relais sluit bij stroom groter dan I2; opent bij stroom kleiner dan I1.P-22: Relais trekt in bij stroom groter dan I2; blijft ingeschakeld totdat het bord wordt uitgeschakeld.P-31: Relais sluit bij stroom kleiner dan I1; opent bij stroom groter dan I2.P-32: Relais trekt in bij stroom kleiner dan I1; blijft ingeschakeld totdat het bord wordt uitgeschakeld.P-41: Relais sluit bij stroom tussen I1 en I2; opent in andere gevallen.P-42: Relais trekt in bij stroom tussen I1 en I2; blijft ingeschakeld totdat het bord wordt uitgeschakeld.P-51: Relais sluit bij stroom kleiner dan I1 of groter dan I2; opent in andere gevallen.P-52: Relais trekt in bij stroom kleiner dan I1 of groter dan I2; blijft ingeschakeld totdat het bord wordt :Schakel in om de gemeten stroom weer te geven; (digitale fluctuaties zijn normaal bij onderbreking)Druk langer dan 1 seconde op K1 om valse triggering te voorkomen. Schermweergave: P 11: K2 voor aanpassingsmodus, K3 voor de tweede druk op K1 knippert het scherm: 0,05 betekent dat de drempelwaarde I1 0,05A is; K2 verhoogt I1, K3 verlaagt de derde druk op K1 knippert het scherm: 0,10 geeft aan dat de drempelwaarde I2 0,1A is; K2 verhoogt I2, K3 verlaagt de vierde druk op K1 toont het scherm de gemeten stroom; het bord gaat naar K2 of K3 ingedrukt in de standby-modus om de gemeten stroomfout nauwkeurig af te Inbegrepen:1 x Stroomdetectiemodule 5-24V DC met stroomlimiet
