Temperatuurregelaar met analoge uitgang 0-5V of 0-10V-Snelle verzending

Description

Kenmerken:

• Voedingseisen: AC12-24V of DC15-24V

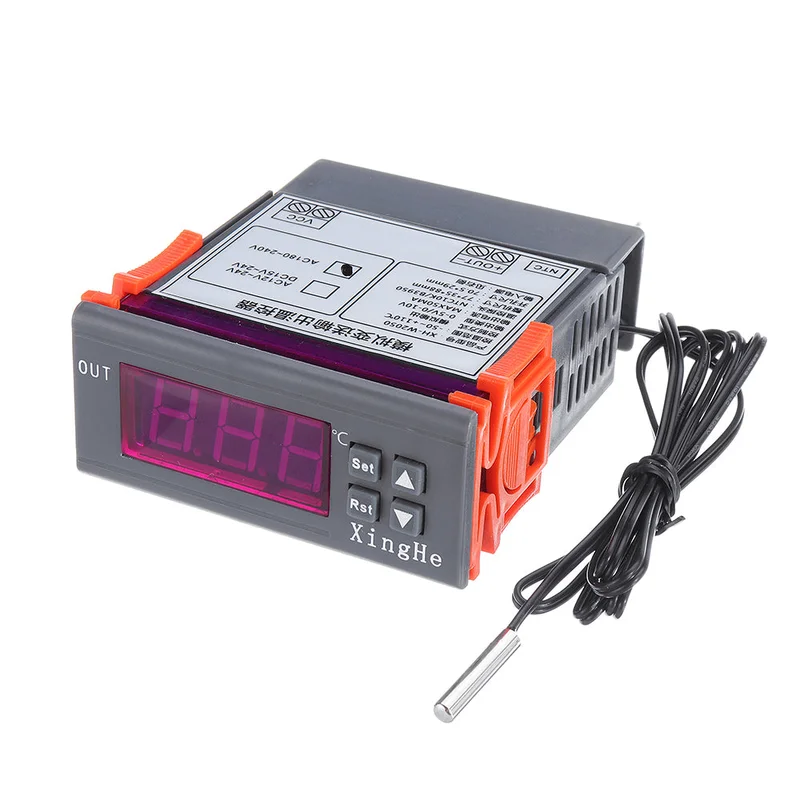

• Het product wordt geleverd met een behuizing, zoals afgebeeld
• Instelbare temperatuur range, met een uitgang van 0-5V of 0-10V om uw omvormer of instelbare voeding te regelen. Bijvoorbeeld, bij 25~40 graden is de uitgang 0-10V
• 0-10V kan elke voeding regelen, zoals 0-10V voor 0-12V, 0-24V, 0-100V, 0-220V, 0-380V of frequentieomzetting 0-10V voor 20HZ, 30HZ, 50HZ, 100HZ, 500HZ

Knopbeschrijving:

• SET: Druk om het menu FX (x=0-6) te openen, druk opnieuw om de bijbehorende menu-instellingen te openen en wijzig de parameterwaarde met de plus- en minknop
• ENT: Klik om de ingestelde parameters op te slaan en terug te keren naar de normale weergave-interface.
• Plus- en minknop: wijzig de parameters van menu’s

Systeemparameters:

• F0: Temperatuurinstelling 1, standaard 35 °C, instelbaar van -50 °C tot +110 °C
• F1: Temperatuurinstelling 2, standaard 25 °C, instelbaar van -50 °C tot +110 °C
• F2: Keuze van de uitgangstemperatuur range, standaard 10 (0-10V) of 5 (0-5V)
• F3: Temperatuurcalibratiewaarde, standaard 0.0°C, instelbaar van -10°C tot +10°C
• F4: Hoge temperatuur alarm, standaard: UIT, standaard 110°C
• F5: Temperatuurstandaard wisseling, standaard °C (Celsius) of F (Fahrenheit)
• F6: Gegevensvergrendeling, standaard UIT (aan)
• De parameterwaarden F0-F5 kunnen niet worden gewijzigd wanneer de gegevensvergrendeling is ingeschakeld.

Gebruikshandleiding:

Wanneer de temperatuur is ingesteld op 1, wordt de temperatuurindicator licht. Als de temperatuurinstelling 1 > temperatuurinstelling 2, bijvoorbeeld F0: 35°C, F1: 25°C, F2: 10.

Temperatuurverschil = 35 °C – 25 °C = 10 °C, uitgangsspanning 10: 0 – 10V indicatorlicht.

Temperatuurverschil van 10 °C komt overeen met een spanning van 10V, wat betekent:

• 25°C uitgangsspanning 0V
• 26°C uitgangsspanning 1V
• 27°C uitgangsspanning 3V
• 34°C uitgangsspanning 9V
• 35°C uitgangsspanning 10V

Hoe hoger de temperatuur, hoe hoger de uitgangsspanning.

Inbegrepen in de verpakking:

• 1 x Temperatuurregelaar
