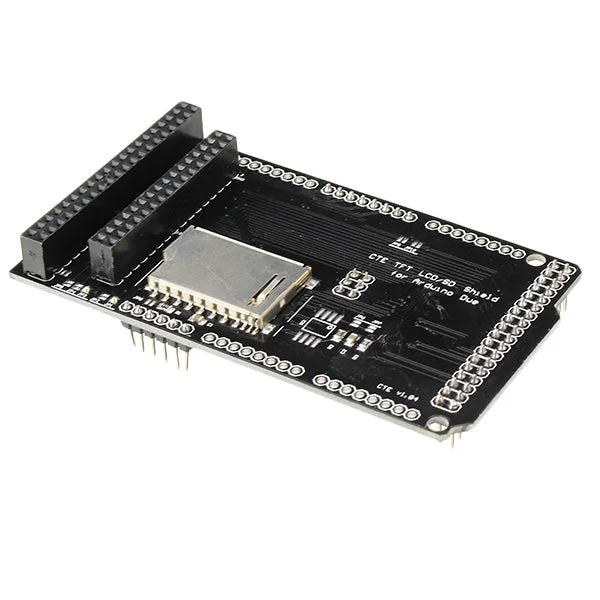

TFT LCD / SD OLED-kaartscherm voor DUE-ondersteuning-Snelle verzending

Description

Beschrijving:

Met dit TFT LCD-scherm kunt u gebruikmaken van een snellere snelheid met de 84MHz Arduino DUE. Het schild is ontworpen voor twee soorten LCD’s:

• 40-pins versie LCD-scherm, vaak gebruikt in eerdere versies van TFT Mega-shield voor MEGA 2560
• 32-pins versie LCD, meestal gebruikt in STM32 ontwikkelborden (gesoldeerd)

Het schild leidt alle LCD-gegevenspinnen naar poorten PC1-PC8 en PC12-19, en de besturingspinnen naar PD0-PD3. Dit ontwerp maakt gegevensoverdracht met hoge snelheid mogelijk (drie cycli per schrijfstroboscoop naar het LCD-scherm) om de LCD-weergavesnelheid te maximaliseren. De SPI-interface (voor SD- of flitsbesturing) is verbonden met de ISP-header van DUE, waardoor een snelle SPI-overdracht met DMA mogelijk is.

Het schild is compatibel met DUE en de volgende LCD-modules:

• 2.2″ TFT LCD-module (220×176)
• 2.8″ TFT LCD-module (320×240)
• 3.2″ TFT LCD-module met lettertype IC (320×240)
• 3.2″ LCD-module met hoge resolutie TFT met lettertype IC (480×320)
• 3.5″ TFT LCD-module met lettertype IC (480×320) (volledige kijkhoek IPS-paneel)
• 4.0″ TFT LCD-module met lettertype IC (480×320)
• 4.3″ TFT LCD-module met lettertype IC (480×272)
• 5.0″ TFT LCD-module met lettertype IC (800×480)
• 7.0″ TFT LCD-module met lettertype IC (800×480)

Kenmerken:

• Rijd TFT LCD op DUE door het eenvoudig aan te sluiten op het DUE moederbord, geen losse draden nodig
• Compatibel met 40-pins versie LCD, vaak gebruikt in TFT Mega Shield
• Ook compatibel met 32-pins versie LCD, vaak gebruikt in STM32 ontwikkelborden
• Aan boord SD-kaartsleuf met instelbare CS-selectie
• Aan boord SPI-flitserafdruk met instelbare CS-selectie, voor upgrades kunt u Font IC gebruiken om tekst naar het LCD-scherm te tekenen en ook de SPIFlash-bibliotheek ondersteunen
• LCD-voeding 3.3V en 5V selecteerbaar via soldeersprongers
• LCD-backlight (LEDA +) 3.3V, 5V of PWM selecteerbaar via soldeersprongers
• Pinnen zijn gerold om de CPU-cycli te verminderen, wat resulteert in een snellere weergavesnelheid

Pakket inbegrepen:

• 1 x TFT LCD / SD-kaartschild voor DUE
