ToF afstandssensor module met laser-Snelle verzending

Description

Beschrijving:

Deze ToF (Time-of-Flight) afstandssensor maakt gebruik van lasertechnologie om de afstand tussen het uitzendpunt en het doel te meten door de tijd te berekenen die een laserlichtsignaal nodig heeft voor een round trip.

De sensor is uitgerust met de VL53L0x, die nauwkeurige afstandsmetingen biedt, ongeacht de reflectie van het doel. Het kan absolute afstanden meten tot 2 meter in minder dan 30 ms.

De module communiceert met M5Core via I2C (adres 0x29).

• Controleer de printplaat om te bevestigen of het de nieuwste versie is.
• Als nodig, sluit de SCL en SDA van de module direct aan op de SCL en SDA van de VL53L0x.
• Gebruik 3.3V voor de gegevenspinnen, aangezien alleen 3.3V is toegestaan op de VL53L0x.

Producteigenschappen:

• Hoge precisie
• Meet absolute afstanden tot 2 meter
• Golflengte van laser: 940 nm
• Programmeerplatform: voor UIFlow (Blockly, Python)
• Twee compatibele gaten voor LEGO
• Afmetingen: 22 mm x 24 mm x 8 mm
• Gewicht: 4 g

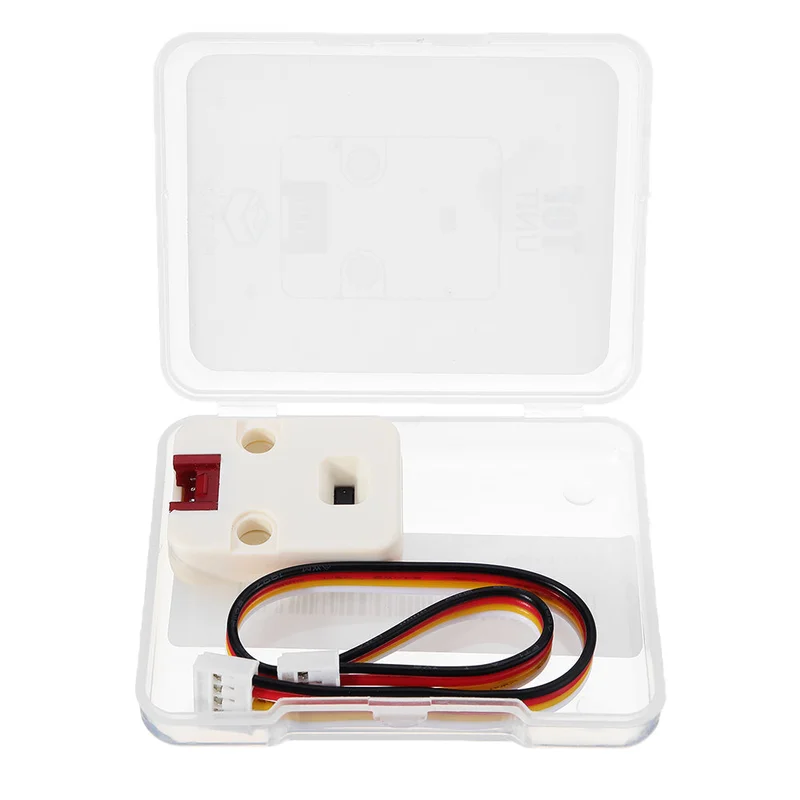

Pakket inbegrepen:

• 1x ToF-eenheid
• 1x Grove kabel

Toepassing:

• 1D gebaarherkenning
• Laserbereik
• 3D-gestructureerde lichtweergave (3D-detectie)
• Camera assist (ultrasnelle autofocus en scherptediepte)

Gerelateerde links:

• Officiële video
• Forum
• Datasheet-VL53L0X

EasyLoader:

EasyLoader is een eenvoudige en snelle programmabrander. Het biedt een productgerelateerd case-programma en kan eenvoudig worden gebrand naar de master.

Voorbeeld:

1. Voor IDE

De onderstaande code is onvolledig. Klikhiervoor de volledige code.

2. UIFlow

Klikhiervoor de volledige code.

Schematisch:

TOF Schematisch

PinMap:
