Tweekanaals 6E2 buisindicator driver set-Snelle verzending

Description

Kenmerken:

• De amplitude van het audio-ingangssignaal kan worden aangepast met VR1 en VR3.
• Dit bord is geen voorversterker en heeft geen vermogensversterking. Het toont de verandering van de amplitude van het audiosignaal visueel met een fluorescerende kolom.
• De fluorescentiehoogten van de twee 6E2 buizen kunnen verschillen. VR2 en VR4 worden gebruikt om de fluorescentiehoogte van de linker- en rechterbuis aan te passen voor consistentie.
• De buisverbinding is gesoldeerd en verbonden met het overeenkomstige aansluitnummer van de driverkaart volgens de kleur van de geleidingsdraad (inclusief bedradingsinstructie).
• De basis is gemaakt van een universele keramische buiszitting met een voorste montagegatafstand van 28 mm en een paneelopening van 18 mm.
• PCBA-bedrading: ainR / ainL voor invoer van het linker- en rechterkanaalsignaal, G voor grond, 250V voor DC.
• Voeding: DC 12V (twee buizen van filamenten zijn in serie geschakeld en het boosterbord deelt 12V vermogen).

Pin beschrijving:

• 1: Sluit de poort (6E2 buissignaalinjectiepen) aan op de 1e pin van de bus.
• 3: Verbind de kathode, pijp aardingsvoet, neem het derde been van de mof.
• 7: Aangesloten op het besturingsrooster, gebruikt om de fluorescerende hoogte van de buis te regelen.
• 8: Verbonden met de anode, 6E2 buisvoedingsvoetjes, neem de 8e voet van de buis.
• 4 en 5: De koptekst zijn toevoerpennen voor gloeidraad (6,3 V-voeding).

Notitie:

• De twee buizen zijn parallel verbonden met de 6,3 V voeding.
• Twee buizen filamenten zijn in serie geschakeld om 12V voeding te nemen.

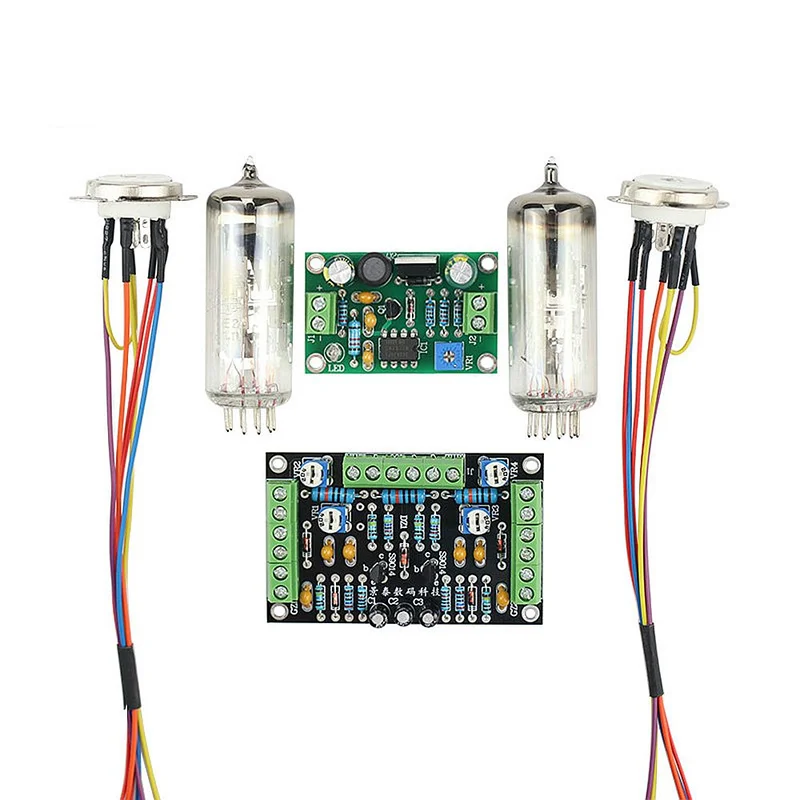

Pakket inbegrepen:

• 1 x DC-DC Booster kaart (DC 12V boost tot 250V instelbaar).
• 1 x Dual 6E2 Driver Board.
• 2 x 6E2 buis.
• 2 x buiszitting (met verlengsnoer).
