Omschrijving:

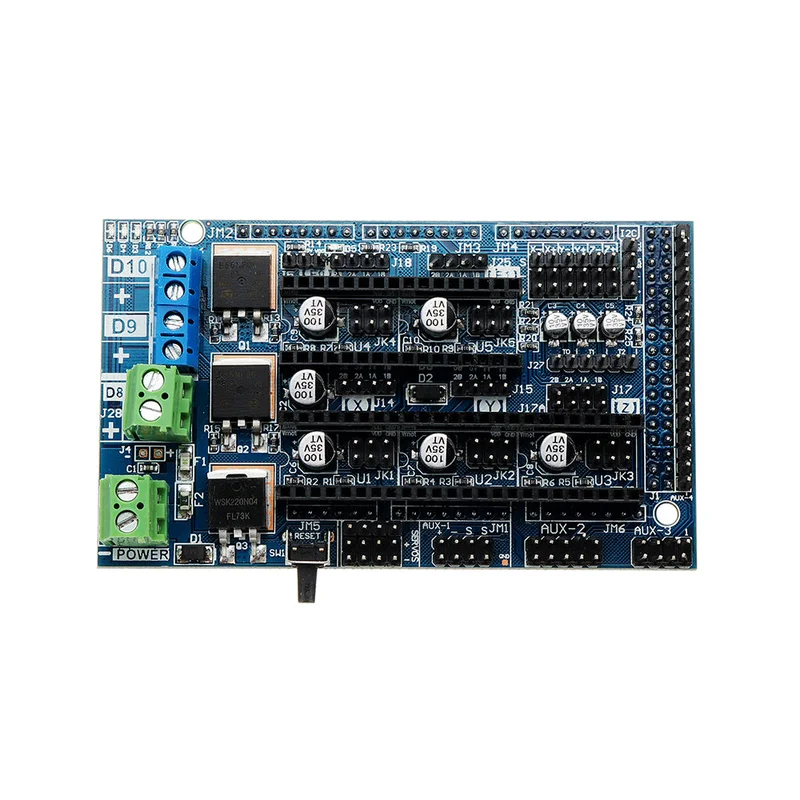

RAMPS 1.6 is geoptimaliseerd en gelanceerd op basis van RAMPS 1.4 en RAMPS 1.5. De structuur is bijna hetzelfde als RAMPS 1.5, maar het verschil is dat RAMPS 1.6 nieuwe 2-pins connectors heeft, die eenvoudiger en gemakkelijker te verbinden zijn en minder snel zullen doorbranden. Bovendien heeft RAMPS 1.6 een goede heatsink boven de MOS-buis voor betere warmteafvoer.
Daarnaast is het vermogen van RAMPS 1.6 groter dan dat van RAMPS 1.5, met een maximaal vermogen van 270W, terwijl RAMPS 1.5 tot 200W kan gaan.
Kenmerken:
- RAMPS 1.6 is een 4-laags bord.
- Het kan worden uitgebreid met een LCD en andere onderdelen.
- Er zijn uitgangen voor verwarmers en ventilatoren, MOSFET en 3 thermistorinterfaces.
- 5A aanvullende fusie voor beveiliging en componentbescherming.
- Het verwarmde bed heeft extra 11A-zekeringen.
- Toepasbaar op 5 Pololu stepper driver boards.
- Ontwerp van Pololu plaat pin socket kan eenvoudig worden vervangen of verwijderd voor toekomstige ontwerpen.
- I2C en SPI-pinnen zijn beschikbaar voor toekomstige uitbreiding.
- Servokoppelingen worden gebruikt voor het aansluiten van eindaanslagen, motoren en LED’s. Deze connectoren zijn verguld en hebben een nominale stroom van 3A, wat ze erg compact maakt.
- De LED zal oplichten wanneer de kachel output heeft; kies 2 motoren om verbinding te maken met de Z-as van de Prusa Mendel.
Specificaties:
Afmetingen: 101,5 x 60,5 mm
Ondersteuning voor motorbestuurders: A4988, DRV8825 en andere motorbestuurders (ondersteunt gelijktijdig vijf motorbestuurders)
Ingangsspanning: 12V
Vermogen: 200W
Patch MOS-buis: B55NF06
Notitie:
- Als u de TMC2100 driver aansluit, hoeft u geen kortsluitkapje onder de driver te plaatsen.
- Vergeleken met andere bestuurders is de TMC2130 de stilste.
Pakket inbegrepen:
- 1x RAMPS 1.6 besturingskaart
- 1x koellichaam
- Sommige jumper caps
Afbeeldingen:
