Description
Circuitprestaties:
Deze module heeft een breed bereik met een enkele voedingsingang (5-24V). Door de lage uitgangsstroom kan deze ook worden gevoed met 3,7V lithiumbatterijen. De module biedt meerdere positieve en negatieve geregelde uitgangen, waardoor deze geschikt is voor de meeste elektronische toepassingen. De ingangsspanning is breed en kan via USB worden aangesloten, met beperkte : 5-24V DCUitgangsspanning: +12V, -12V, +5V, -5V, +3,: 300mA (per kanaal)Opmerkingen:
1. Kies een voldoende uitgangsstroom voor het ingangsvermogen op basis van de vereisten van het uitgangsvermogen, anders kan de module mogelijk niet starten. Uitgangsvermogen = uitgangsspanning van verschillende kanalen * totale uitgangsstroom. Het ingangsvermogen moet minimaal groter zijn dan Uitgangsvermogen / 0,9. Bijvoorbeeld, een standaard voeding van 5V, 1A kan maximaal 4,5W aan uitgangsvermogen leveren.
2. Het totale uitgangsvermogen van de module mag niet meer dan 10W bedragen, maar kan kortstondig hoge piekuitgangen leveren. Houd de temperatuur van de koellichaam in de gaten om schade aan de IC te voorkomen. Controleer bij gebrek aan ervaring de uitgangsstroom van elk kanaal en zorg dat deze minder dan 0,2A is. Bij te hoge uitgangsstroom kan de IC oververhit raken.
3. Elke uitgang van de IC heeft bescherming, maar vermijd kortsluitingen. Zorg ervoor dat alle uitgangskabelverbindingen zijn voltooid voordat u de stroom inschakelt.
Pakketinhoud:

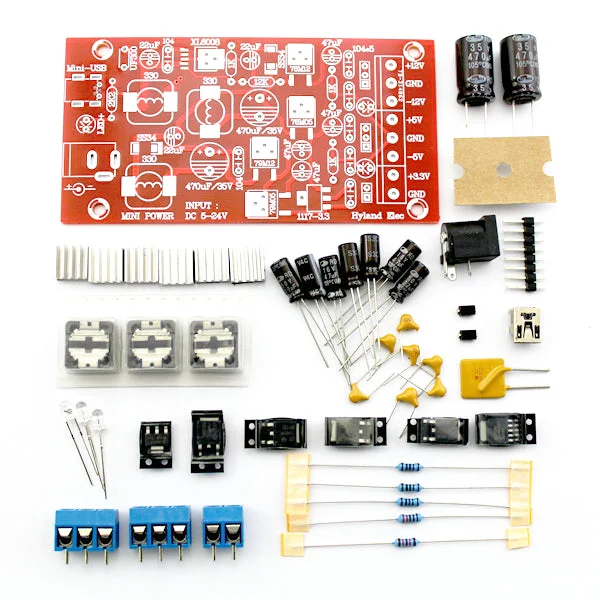

1 x DIY USB Boost Module met dubbele voeding en meerdere uitgangen
