USB oplader met voltmeter en ampremeter 5V/9V/12V/15V/20V-Snelle verzending

Description

Omschrijving:Deze USB oplader is een PD-snellader die een instelbare voedingsmodule biedt van DC 4V tot 20V. Het ondersteunt de PD2.0- en PD3.0-protocollen.
Kenmerken:- PD-snellader- Weergave van spanning en stroom- Meerdere spanningsuitgangen instelbaar- Geheugenfunctie bij uitschakeling
Specificaties:Uitgangsspanning: DC 4.0V ~ 20VSpanningsprecisie: 0,3%Spanningsresolutie: 0,01VHuidige precisie: 0,5%Huidige resolutie: 0.001AWerktemperatuurbereik: -20 ℃ ~ 100 ℃Werkvochtigheidsbereik: 0% -95% RHAfmetingen: 70 * 25 * 9 mm

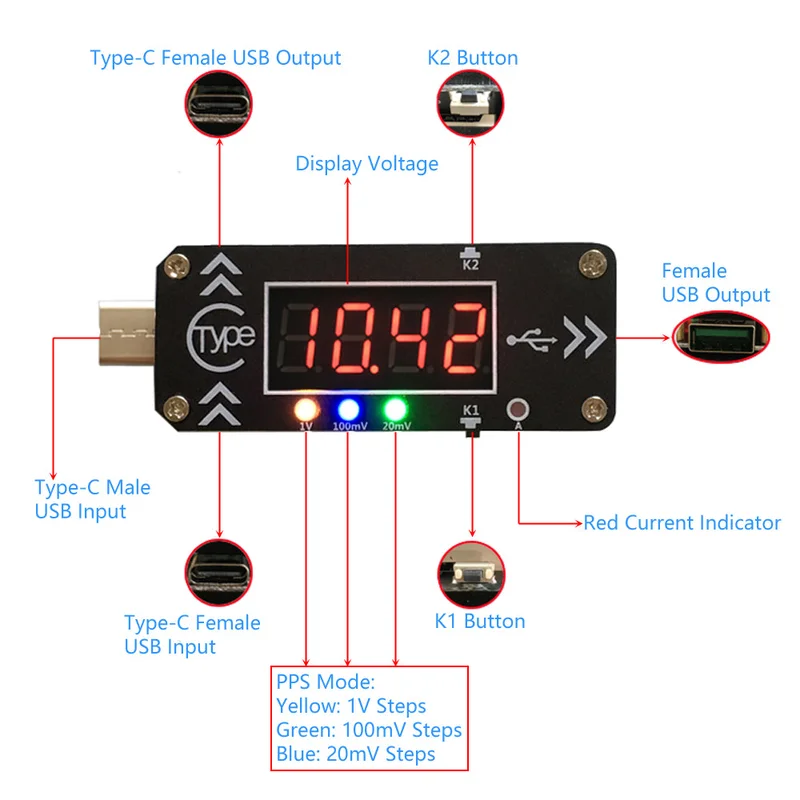

Instelmogelijkheden:1. Opstartweergave: detecteert automatisch het PD-sneloplaadprotocol bij inschakeling.1.1. Als ‘—-‘ wordt weergegeven, ondersteunt het invoerapparaat geen PD-protocol.1.2. Ondersteunt PD2.0 protocol.1.3. Ondersteunt PD3.0 protocol.2. Schakelaarweergave parameters:2.1. Druk kort op de knop K1 om te schakelen tussen uitgangsspanning, uitgangsstroom of beide.2.2. Houd K1 ongeveer 5 seconden ingedrukt om het scherm en de indicator uit te schakelen, maar de uitgangsspanning blijft behouden.3. Aanpassen van spanningsniveaus:3.1. Druk kort op K2 om de spanningsinstelling te activeren. De bijbehorende indicator knippert automatisch.3.2. Druk kort op K1 of K2 om de spanningswaarde te wijzigen. K1 verhoogt en K2 verlaagt de waarde.3.3. Er zijn 7 spanningsniveaus (P7-1 tot P7-7 en P7-L). De geselecteerde waarde wordt weergegeven.3.4. Houd K1 ongeveer 2 seconden ingedrukt om de instellingen op te slaan en af te sluiten (of zonder actie binnen 5 seconden).3.5. P7-L activeert alle spanningsniveaus (5V / 9V / 12V / 15V / PPS-modus) om beurten. Drie LED-indicatoren lichten om de beurt op en deze modus kan worden gebruikt voor de fabrieksoplader.3.6. PD2.0 laders ondersteunen doorgaans 4 ~ 5 spanningsniveaus, dus het scherm toont P4-1 of P5-1.3.7. PD3.0 laders ondersteunen doorgaans 6 ~ 7 spanningsniveaus, dus het scherm toont P6-1 of P7-1.3.8. P7-1 output 5V. Geel / Blauw / Groen indicator blijft UIT.3.9. P7-2 output 9V. Geel / Blauw / Groen indicator blijft UIT.3.10. P7-3 output 12V. Geel / Blauw / Groen indicator blijft UIT.3.11. P7-4 output 15V. Geel / Blauw / Groen indicator blijft UIT.3.12. P7-5 output 5V. Geel / Blauw / Groen indicator blijft UIT.3.13. P7-6 is PPS-modus. Geel / Blauw / Groen indicator blijft AAN.3.14. P7-7 is PPS-modus. Geel / Blauw / Groen indicator blijft AAN.3.15. P7-L is in beurtenmodus.4. Instellen van PPS stap spanning:4.1. Zorg ervoor dat de module in PPS-modus werkt, waarbij de 1V / 100mV / 20mV indicator brandt, wat de P7-6 of P7-7 spanningsinstelling is.4.2. Houd K2 ongeveer 3 seconden ingedrukt om de PPS-spanning aan te passen; het scherm knippert. Activeer eerst de 1V-stapspanning.4.3. Houd K2 ongeveer 3 seconden ingedrukt om de volgende stapspanning te selecteren.4.4. Druk kort op K1 of K2 om de spanningswaarde te wijzigen. K1 verhoogt en K2 verlaagt de waarde.4.5. Druk kort op K1/K2 om de instelmodus van de PPS-stapspanning te verlaten en om een andere stapspanning te selecteren wanneer de 1V / 100mV / 20mV indicator aan blijft.4.6. Houd K1 ongeveer 2 seconden ingedrukt om de instellingen op te slaan en terug te keren naar de normale weergave (of zonder actie binnen 5 seconden).
Toepassingen:1. Router2. Optische modem3. Set-top box4. Laptop5. Oplader converter6. Lader tester7. Oplader fabriek
Inbegrepen in de verpakking:1 x PD-snellader-module1 x 100 cm USB-kabel (5,5 * 2,5 mm)2 x acryl schaal (60 * 24 * 2 mm)2 x zwart indicatorpaneel1 x mini-schroevendraaier4 x M2 * 5 mm koperen kolom8 x M2 * 5 mm schroef
