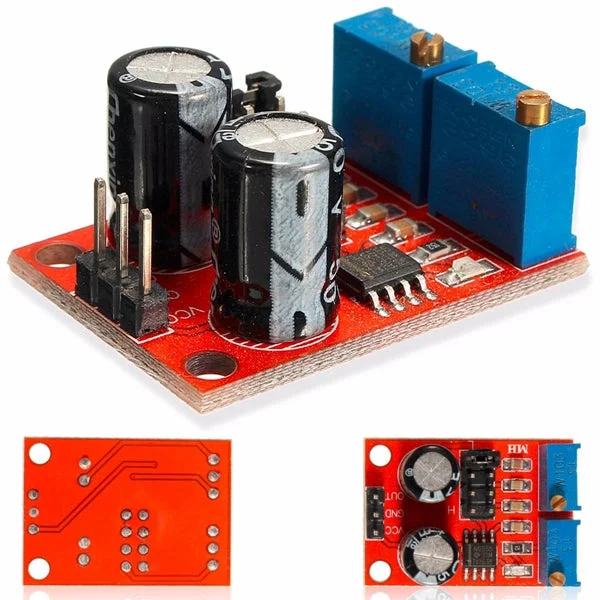

Verstelbare NE555 pulsgenerator module voor stappenmotoren-Snelle verzending

Description

Kenmerken:

• Functioneert als een vierkantsgolfsignaalgenerator voor experimentele ontwikkeling.
• Geschikt voor het aansteken van een stappenmotor met een vierkantsgolf signaal.
• Genereert verstelbare pulsen voor microcontrollers (MCU).
• Verstelbare pulsen voor het aansteken van bijbehorende schakelingen.
• Afmetingen: 31mm x 22mm.
• Hoofdchip: NE555.
• Ingangsspanning: 5V-15V DC. Bij 5V voeding is de uitgangsstroom ongeveer 15mA; bij 12V voeding is dit ongeveer 35mA.
• Ingangsstroom: >= 100mA.
• Uitgangsamplitude: 4.2V V-PP tot 11.4V V-PP (de output amplitude varieert met de ingangsspanning).
• Maximale uitgangsstroom: >= 15mA (bij 5V voeding, V-PP groter dan 50%), >= 35mA (bij 12V voeding, V-PP groter dan 50%).
• Uitgang met LED-indicatie: bij laag niveau gaat de LED aan, bij hoog niveau gaat de LED uit; bij lage frequentie knippert de LED.
• Het uitgangsfrequentiebereik is selecteerbaar:
• LF-bestand: 1Hz ~ 50Hz
• IF-bestand: 50Hz ~ 1kHz
• Hoogfrequentiebestand: 1kHz ~ 10kHz
• HF-bestand: 10kHz ~ 200kHz
• De duty cycle is aanpasbaar; de duty cycle en frequentie zijn niet afzonderlijk verstelbaar; het aanpassen van de duty cycle beïnvloedt de frequentie.

Pakket bevat:

• 1 x NE555 pulsgenerator module
