Verstelbare pulsfrequentie en duty cycle module voor vierkante golf signalen-Snelle verzending

Description

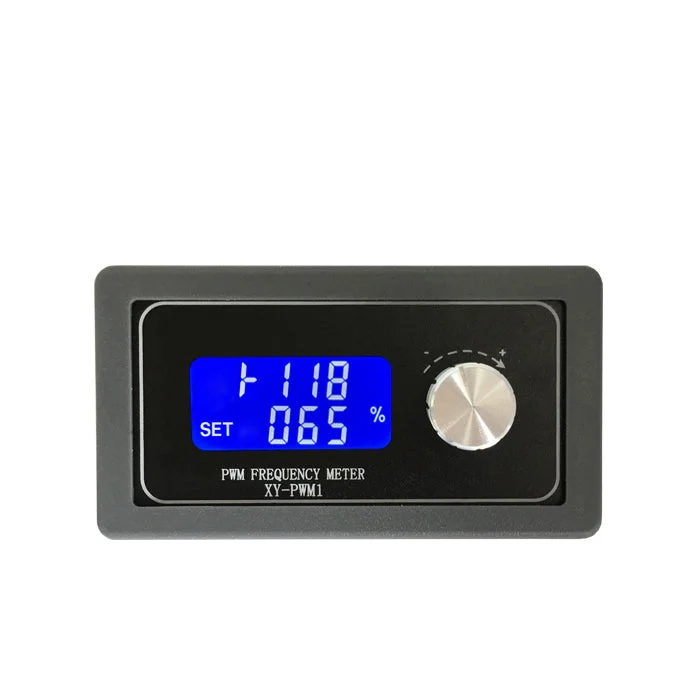

Module beschrijving:
Deze module stelt u in staat om de PWM-uitgang te configureren met instelbare frequentie en duty frequentie kan worden ingesteld in vier verschillende gebieden:1. XXX (zonder decimale punt): de kleinste eenheid is 1Hz, met een bereik van 1Hz tot 999Hz;2. (decimaal in 100 bits): de kleinste eenheid is 0,01 kHz, met een bereik van 1,00 kHz tot 9,99 kHz;3. XX.X (decimale punt op tien plaatsen): de kleinste eenheid is 0,1 kHz, met een bereik van 10,0 kHz tot 99,9 kHz;4. XXX (decimale punt in tien bits en 100 bits): de kleinste eenheid is 1 kHz, met een bereik van 1 kHz tot 150 kHz. Bijvoorbeeld, een frequentiewaarde van 100 geeft een PWM-uitgang van 100Hz aan; 1,01 vertegenwoordigt een PWM-uitgang van 54,1; en 124KHz wordt weergegeven als duty cycle kan worden ingesteld van 0% tot 100%. Alle instellingen worden opgeslagen, zelfs wanneer de stroom is uitgeschakeld.
Parameters instellen:
De module is voorzien van vier onafhankelijke knoppen voor het instellen van de frequentie en duty cycle. Korte druk verhoogt of verlaagt de waarde met één eenheid, terwijl lang indrukken de waarde snel verhoogt of verlaagt. De parameters worden automatisch opgeslagen, zodat er geen gegevens verloren gaan bij :
1. Geschikt als blokgolfsignaalgenerator voor experimentele ontwikkeling.2. Kan gebruikt worden om blokgolfsignalen te genereren voor motorbesturing.3. Genereert instelbare pulsen voor gebruik met microcontrollers (MCU).4. Produceert instelbare pulsen voor het aansturen van bijbehorende circuits (PWM-demping en snelheidsregeling).
Specificaties:
Bedrijfsspanning: 3,3V tot 30VFrequentiebereik: 1Hz tot 150kHzFrequentienauwkeurigheid: ongeveer 2% in elk bereikLaadvermogen van het signaal: uitgangsstroom van ongeveer 5-30 mAUitgangsamplitude: PWM-amplitude gelijk aan de voedingsspanningOmgevingstemperatuur: -20°C tot +70°CAfmetingen: 3,7 x 4,3 x 7,8 cmKleur: zwartHoeveelheid: 1 stuk
Opmerking:
1. Er kan een meetfout van 0-1 cm optreden door handmatige metingen. Houd hier rekening mee voordat u een aankoop doet.2. Vanwege variaties tussen verschillende monitoren kan de afbeelding mogelijk niet de werkelijke kleur van het product weergeven. Dank u!
Pakket bevat:
1 x signaalgeneratormodule
