Vertraging tijdrelais DC 5V/12V/24V multifunctioneel-Snelle verzending

Description

Omschrijving:Dit tijdvertragingsrelaismodule maakt gebruik van hoogwaardige componenten en is zorgvuldig ontworpen. Het biedt stabiele prestaties en eenvoudige bediening, en kan op grote schaal worden toegepast in verschillende besturingssystemen die tijdvertraging vereisen. De module heeft 4 vooraf ingestelde functies die voldoen aan diverse toepassingsvereisten en kunnen worden aangepast aan specifieke behoeften van de gebruiker.
Kenmerken:1. Ondersteunt vertraagde intrekking, vertraagde ontkoppeling, zelfsluitende en geactiveerde vertragingsfuncties;2. Voorzien van een anti-reverse voeding functie, waardoor de module niet beschadigd raakt bij omgekeerde aansluiting;3. Beschikbaar in drie werkspanningsversies: 5V, 12V en 24V;4. De tijdsduur kan ingesteld worden tussen 0,1 seconde en 120 seconden;5. Instellingen worden opgeslagen, zodat ze niet verloren gaan na uitschakeling.
1. Module functiesDe gebruiker kan een van de 4 functies selecteren door op de knop te drukken. De vertragingstijd kan worden aangepast met de potentiometer. De vertragingstijd T1 kan worden ingesteld tussen 0,1 seconde en 120 seconden.
Functie F1:Na de vertraging van T1 vanaf inschakeling, trekt het relais in en stuurt een pulssignaal naar de X1-interface. Deze functie reset en herstart de werking;
Functie F2:Inschakelvertraging: het relais trekt in wanneer de stroom wordt ingeschakeld. Na de intrektijd T1 gaat het relais open en geeft een hoog pulssignaal aan de X1-interface. Deze functie reset en herstart de werking;
Functie F3:Zelfremmende relaismodus: geeft een pulssignaal op hoog niveau aan de X1-interface van het relais.
Functie F4:Niveau-modus: wanneer de stroom wordt ingeschakeld, wordt het relais losgekoppeld en geeft een hoog-niveausignaal aan de X1-interface. Het relais wordt onmiddellijk geactiveerd. Nadat het signaal op de X1-poort is verdwenen, blijft het relais geactiveerd. Wanneer de activeringstijd T1 is bereikt, wordt het relais losgekoppeld.
2. Elektrische parametersWerkspanning: DC 5V, 12V, 24V (mag niet hoger zijn dan +/- 10% van de nominale spanning)Werkstroom: minder dan 80mA bij 5V (minder dan 1mA wanneer het relais niet is geactiveerd)Minder dan 35mA bij 12V (minder dan 1mA als het relais niet is geactiveerd)Minder dan 18mA bij 24V (minder dan 1mA als het relais niet is geactiveerd)Werktemperatuur: aanbevolen -20 ℃ tot 60 ℃ (limietbereik -30 ℃ tot 70 ℃)Laadvermogen: relais normaal open poort maximale laadvermogen: DC 0-30V / 10A, AC 0-250V / 10AMaximale laadcapaciteit van relais normaal gesloten poort: DC 0-28V / 10A, AC 0-125V / 10A

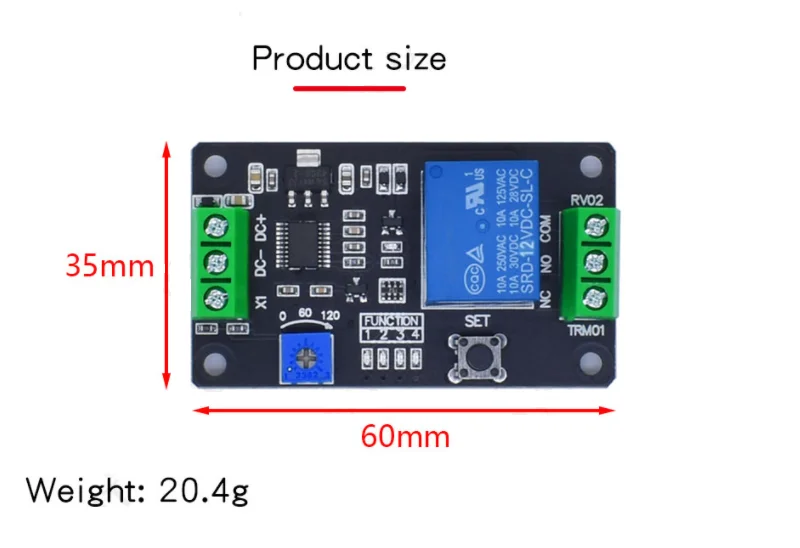

3. Module-interfaceModulespanning / signaalingang: er zijn 3-draads interfaces, alle interfaces hebben bedradingsklemmen voor gebruiksgemak.1. DC +: positieve pool van de gelijkstroomvoeding2. DC-: negatieve pool van de gelijkstroomvoeding3. X1: interface voor detectie van ingangssignalenUitgang relaisbelasting: met 3-draads interface hebben alle interfaces bedradingsklemmen1. COM: gemeenschappelijke interface voor relais2. NEE: relais normaal open interface, het relais is inactief voor het intrekken, kortgesloten naar COM na het intrekken3. NC: relais normaal gesloten interface, het relais is kortgesloten naar COM vóór het intrekken en blijft inactief na het intrekken4. Module afmetingen: 60 mm x 35 mm x 20 mm (lengte x breedte x hoogte).
Pakket inbegrepen:1 x timerrelais (DC 5V / 12V / 24V optioneel)
