Description

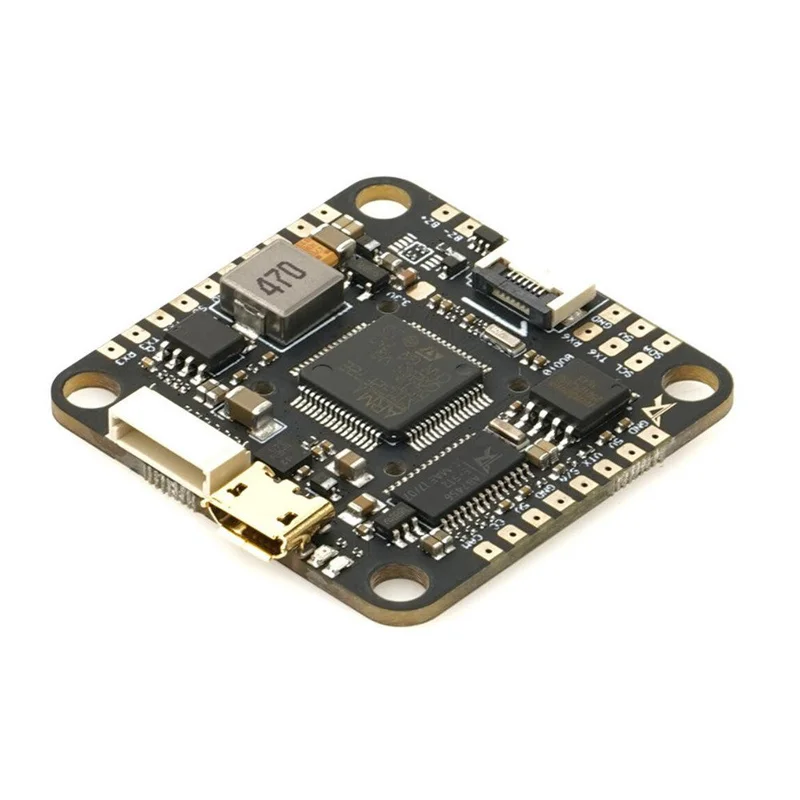

Vluchtcontroller AIO Betaflight OSD 5V BEC voor RC Drone
Specificaties:
Naam van het item: F7 Flight Controller AIO OSD BEC
MCU: STM32F722
Ingangsspanning: 3-6S Lipo
– Betaflight OSD
– BEC: 5V @ 2A
Afmetingen: 36x36mm
Bevestigingsgaten: 30,5×30,5mm
Kenmerken:
- STM32 F722 MCU, voert Betaflight-firmware uit
- ICM Gyro over SPI-bus
- 30,5 x 30,5 mm montagegaten
- Ondersteunt Lipo directe plug-in (3-6S)
- Ondersteunt 5V 2A BEC-uitvoer (Buck)
- STM32 beheert OSD-chip via SPI in DMA-modus (Betaflight OSD)
- Meer UARTs (6xUARTs)
- Ondersteunt camerabesturingsfunctie
- Ondersteunt externe Gyro doos
- Onboard 128Mbit (16MB) flitser voor blackbox
Bronnen instellen:
| Functie | Soldeer pad Zeefdruk |
Middelen | MCU Pin | Opmerkingen |
| SBUS | SB | RX 1 | PA10 | |
| DSM2 | TX1 | TX 1 | PA9 | CLI: serialrx_halfduplex ingesteld op AAN |
| Smart Audio VTX | S / A | TX 5 | PC12 | |
| SmartPort | SP | TX 4 | PA0 | |
| ESC-telemetrie | TLM | TX 2 | PA2 | CLI: stel esc_sensor_halfduplex = AAN in |
| Camerabediening | CC | PA8 | ||
| SDA | SDA | I2C1_SDA | PB9 | Externe pull-up nodig |
| SCL | SCL | I2C1_SCL | PB8 | |
| GPS | RX6 / TX6 | UART 6 | PC6 / 7 | |
| WS2812B LED | LED | PA15 | ||
| Zoemer | BZ / Bz + | PB0 |
Pakket inbegrepen:
1x F7 vluchtcontroller
