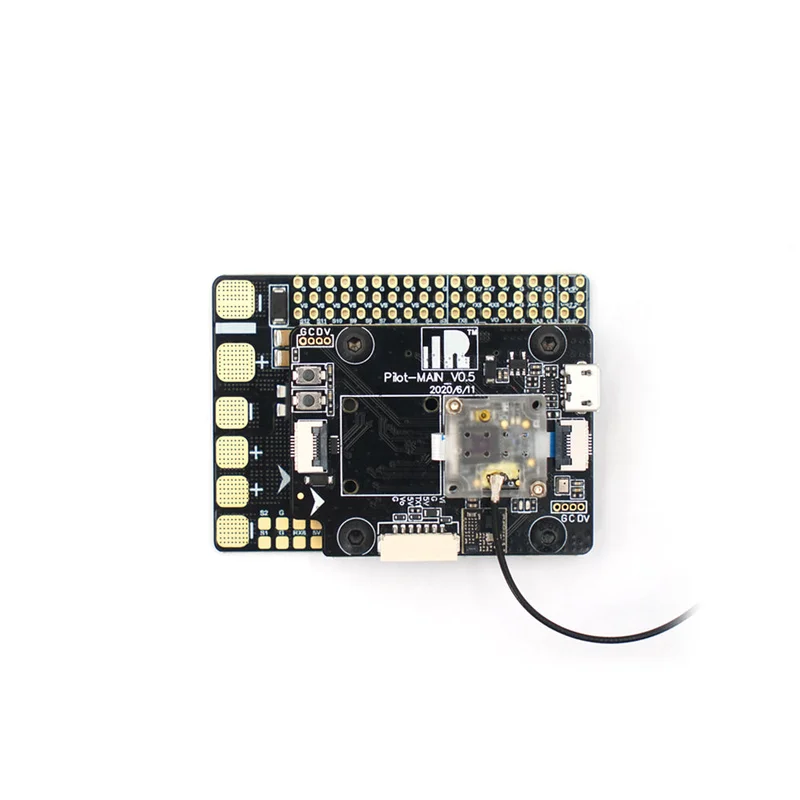

Vluchtcontroller met FrSky OSD en Barometer voor FPV Racing Drones-Snelle verzending

Description

Deze vluchtcontroller is een alles-in-één module die uitgebreide vluchtbesturingsfuncties ondersteunt met vooraf geïnstalleerde krachtige INAV-software. Het systeem is ontworpen voor RC-hobbyisten die op zoek zijn naar een compleet systeem dat energiebeheer combineert met een krachtig grafisch FrSky OSD en veel IO’s.

• Een moederbord dat voeding levert voor servo’s en een videosysteem met schakelbare spanningen, stroommeting en algemene connectiviteit (6 volledige UART’s, I²C, 12 servo/motoruitgangen, 2 analoge ingangen, video-ingang/uitgang).
• Een krachtige STM32F765-processor met 1MB flashgeheugen en 512KB RAM, geschikt voor INAV, Ardupilot en Betaflight. Het bevat een ICM20602 IMU, een grafisch FrSky OSD en een SPL06 hoge precisie barometer. Een SPI-busconnector maakt optionele aansluiting van een tweede trillingsgeïsoleerde IMU mogelijk. Een SD-kaartsleuf maakt gegevensopslag mogelijk, inclusief BlackBox-logging. Het bevat ook een piëzo-audiotransducer voor systeemmeldingen en het lokaliseren van verloren modellen.
• Elke FrSky-ontvanger met een standaard FPC-interface kan rechtstreeks op het verwerkingsbord worden aangesloten (bijv. RXSR-FC / R9MM-FC-OTA). Alle 2.0 geschikte ontvangers zijn compatibel, evenals SBUS-ontvangers en sommige met seriële poorten.

Kenmerken:

• Ondersteunt FrSky 2.0 Protocol.
• 12 servo/motoruitgangen en meerdere seriële poorten (6 UART’s, I²C, SPI).
• Krachtige STM32F765-gebaseerde vluchtcontroller kan worden uitgevoerd op INAV / Ardupilot / Betaflight-firmware.
• Ingebouwd grafisch FrSky OSD.
• Ondersteunt FrSky -sensoren.
• Ingebouwde sensoren:
• Hall-effect stroomsensor geschikt voor max. 150 A.
• Ingebouwde 3-assige gyroscoop en 3-assige versnellingsmeter (ICM20602IMU, ± 2000dps, ± 16g).
• Ondersteunt ICM20601 / ICM20602 / MPU6000 IMU als externe gyroscoopmodule met trillingsgeïsoleerde kast.
• Ingebouwde barometersensor (SPL06-001).
• Instelbare spanningsuitgang via geïntegreerde BEC-functie.
• Ondersteunt Black Box Data Record-functie (via SD-kaart).
• Compatibele ontvangers:
• Standaard ingebouwde ontvanger met FPC-interface (RXSR-FC / R9MM-FC-OTA, enz.).
• Alle 2.0-compatibele ontvangers.
• SBUS-ontvangers en enkele met seriële poorten.

Specificaties:

• Artikelnaam: RXSR-FC.
• Afmeting: 60 * 45 * 14 mm (L * B * H).
• Gewicht: 35 g (zonder connector).
• Montage (FC): 30,5 * 30,5 mm met M3 doorvoertules.
• Montage (Rx): 13 * 13 mm.
• Batterijpoort: XT60-stekker.

• MCU: STM32F765VG (1 MB Flash geheugen, 512 KB RAM).
• IMU: ICM20602 (± 2000 dps, ± 16 g).
• Barometer: SPL06-001.
• Grafisch OSD: FrSky OSD.
• Micro SD-sleuf.
• 12 * PWM uitgangen.
• 6 * volledige UART’s (elke UART kan via INAV worden geconfigureerd naar de ).
• 1 * I2C.
• 2 * analoge ingangen (0-3.3V).
• 1 * video-ingang.
• 1 * video-uitgang.
• 1 * piëzo-audiotransducer.
• 2 * ESC Power Pads.

• Spanningsbereik: DC 11,1V ~ 51V (3S ~ 12S Li-Po / Li-ion).
• Huidige sensor: Max 150A.
• BEC’s:

BEC	Standaard (V)	Selecteerbare spanningen (verstelbaar met jumper) (V)	Continue stroom (A)	Max. Hoogte Stroom (A)
3.3V	3.3	3.3	0.5	0.5
5V	5	5	1	2
VS (Servo’s)	5	5/6/7.2/8.16 *	5	6
Vv (video)	5	5/9	2	2.2

* Opmerking: als je VS 8.16V nodig hebt, moet je zowel VS-7.2V als VS-6V springen.

Pakket inbegrepen:

1 * RXSR-FC.
