Beschrijving:
Deze spanningsreferentiemodule is een precisie apparaat met acht pinnen en biedt vier programmeerbare uitgangsspanningen: 10.000 V, 7.500 V, 5.000 V en 2.500 V. Het heeft een ingangsspanningsbereik van 4.5 V tot 30 V.
De module maakt gebruik van laserwafeltrimtechnologie om de pin-programmeerbare uitgangsniveaus en temperatuurcoëfficiënten aan te passen, wat zorgt voor een flexibele single-chip, hoge precisie referentiespanningsbron.
Deze module wordt aanbevolen als externe precieze referentiespanningsbron voor 12 of 14 bit digitaal naar analoog (DAC) / analoog naar digitaal (ADC) converters, met prestaties die doorgaans beter zijn dan standaard stand-alone referenties.
Kenmerken:
- Werkt op een 15V-batterij voor een ongerepte, stabiele spanning.
- Vier programmeringsklemmen voor elke uitgangsspanning; kortsluit de corresponderende klem voor de gewenste spanning.
- Temperatuurcoëfficiënt: 5 ppm / °C (maximaal, 0 °C tot 70 °C) voor AD584L.
- Stroomverbruik: Statische stroom van 1 mA (max), ideaal voor batterijvoeding.
- Laadvermogen: 10 mA.
- Werkingsspanning: 4.5V tot 30V, zorg ervoor dat de bedrijfsspanning hoger is dan de geprogrammeerde uitgangsspanning.
- Temperatuurbereik: AD584J / K / L van 0 °C tot +70 °C, AD584S / T van -55 °C tot +125 °C.
- Externe voedingsinterface vereist meer dan 11V gelijkstroom.
- Referentiespanning uitgang met koperen 2mm testdoos voor eenvoudige metingen.
- Elk bord wordt in de fabriek getest met een 6-cijferige multimeter en gemarkeerd met de uitgangsspanning.
- Laat de multimeter minimaal 30 minuten opwarmen bij kamertemperatuur (25 graden) voor nauwkeurige detectie.
Pakket inbegrepen:

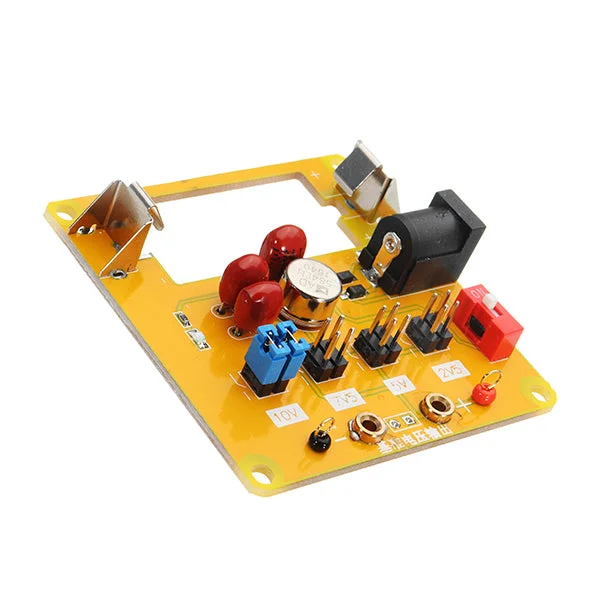

1 x Hoogspanningsreferentiemodule 4-kanaals 2,5 V / 7,5 V / 5 V / 10 V (Batterij niet inbegrepen)
