Description

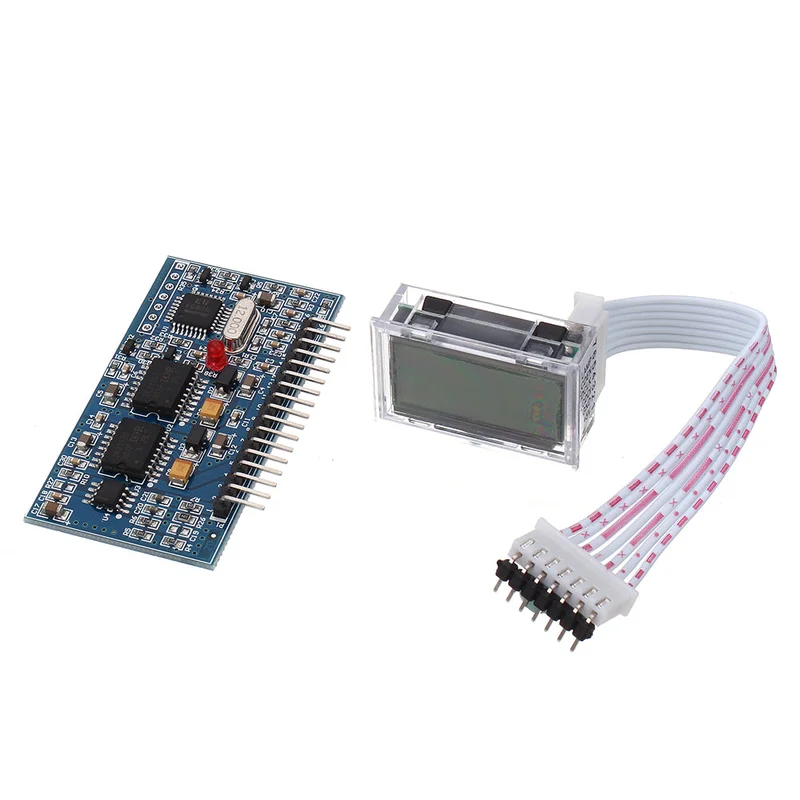

Overzicht:Deze zuivere sinusomvormer maakt gebruik van de EG8010 chip, die een digitale functie biedt met een uitstekende dode tijd controle. Het is ontworpen voor zowel tweetraps DC-DC-AC als eentraps DC-AC stroomconversiestructuren. Met een externe 12MHz kristaloscillator bereikt het hoge precisie en heeft het een lage harmonische vervorming. De chip integreert een SPWM-sinusgenerator, dode tijdbesturingscircuit, softstartcircuit, beveiligingscircuit, en een seriële :- Voeding: 5V enkelvoudig- Vier soorten zuivere sinusgolf uitgangsfrequenties: 50 Hz, 60 Hz, instelbare frequentie van 0-100 Hz, en instelbare frequentie van 0-400 Hz.- Unipolaire en bipolaire modulatie- Dodebandregeling met vier instelbare dode tijden: 300nS, 500nS, 1.0uS, en 1.5uS- Externe 12 MHz kristaloscillator- PWM draaggolffrequentie van 23,4 KHz- Realtime feedback van spanning, stroom en temperatuur- Beveiliging tegen overspanning, onderspanning, overstroom en oververhitting- Soft-start modus met een responstijd van 1 seconde- Seriële communicatie voor het instellen van uitgangsspanning, frequentie en andere parameters- LCD-module 1602 toont spanning, frequentie, temperatuur en stroom van de :- Enkelfasige zuivere sinusomvormer- PV-omvormer- Windenergie-omvormer- UPS-systeem voor ononderbroken stroomvoorziening- Digitaal generatorsysteem- Enkelfasige motortoerentalregelaar- Sinusgolfdimmer en sinusgeneratorLCD-beschrijving:Opmerking: LCD bevat geen kabel!Gebruik een afgeschermde kabel voor de verbinding tussen de EGS002-stuurprogrammakaart en het LCD-scherm om storingen door hoge spanningen en stromen te Inbegrepen:1x Stuurprogrammakaart voor zuivere sinusomvormer1x LCD-module
Afbeeldingen:
